Hướng dẫn sử dụng phần cứng Switch mạng L2 Cisco Catalyst 1000 Series 8 cổng và 16 cổng.

Unbox thùng hộp đựng Cisco Catalyst 1000 Series

Phần này liệt kê nội dung của hộp vận chuyển nguyên đai nguyện kiện team seal cho bộ chuyển mạch Cisco Catalyst 1000 8 cổng và 16 cổng.

Cisco Catalyst 1000 48 ports series

Cisco Catalyst 1000 48 ports
C1000-48T-4G-L 19.481.910+VAT C1000-48P-4G-L $
C1000-48T-4X-L 36.423.450+VAT C1000-48P-4X-L $
C1000-48FP-4G-L $ C1000-48FP-4X-L $

Cisco Catalyst 1000 24 ports series

Cisco Catalyst 1000 24 ports
C1000-24T-4G-L 12.000.000+VAT C1000-24T-4X-L 24.764.250+VAT
C1000-24P-4G-L $ C1000-24FP-4G-L $
C1000-24P-4X-L $ C1000-24FP-4X-L $

Cisco Catalyst 1000FE 24 port và 48 port series

Cisco Catalyst 1000FE 24 port & 48 port
C1000FE-24T-4G-L 6.493.970+VAT C1000FE-24P-4G-L $
C1000FE-48T-4G-L $ C1000FE-48P-4G-L $

Cisco Catalyst 1000 16 cổng series

Cisco Catalyst 1000 16 port
C1000-16T-2G-L $ C1000-16P-2G-L $
C1000-16T-E-2G-L $ C1000-16P-E-2G-L 13.115.000+VAT
C1000-16FP-2G-L $ $

Cisco Catalyst 1000 8 cổng series

Cisco Catalyst 1000 8 port
C1000-8T-2G-L 7.637.000+VAT C1000-8P-2G-L $
C1000-8T-E-2G-L $ C1000-8P-E-2G-L 6.788.0000+VAT
C1000-8FP-E-2G-L $ C1000-8FP-2G-L $

Hộp đựng của Switch Cisco Catalyst 1000 8 cổng và 16 cổng bao gồm:

Hướng dẫn sử dụng phần cứng Switch mạng L2 Cisco Catalyst 1000 Series

1

8-port or 16-port Cisco Catalyst 1000 switch

6

Screw template (47-100996-02)

2

AC power cord

7

(Optional) Console cable or USB cable

3

Four rubber mounting feet (51-0089)

8

(Optional) Power cord retainer

4

Compliance documentation (78-101287-01)

9

(Optional) Cable guard

5

Three number-8 screws (48-1689-01)

10

(Optional) DIN rail mount

(only with Cisco Catalyst 1000 16-port switch models)

Hộp đựng của Switch Cisco Catalyst 1000 8 cổng và 16 cổng được cấp nguồn bên ngoài

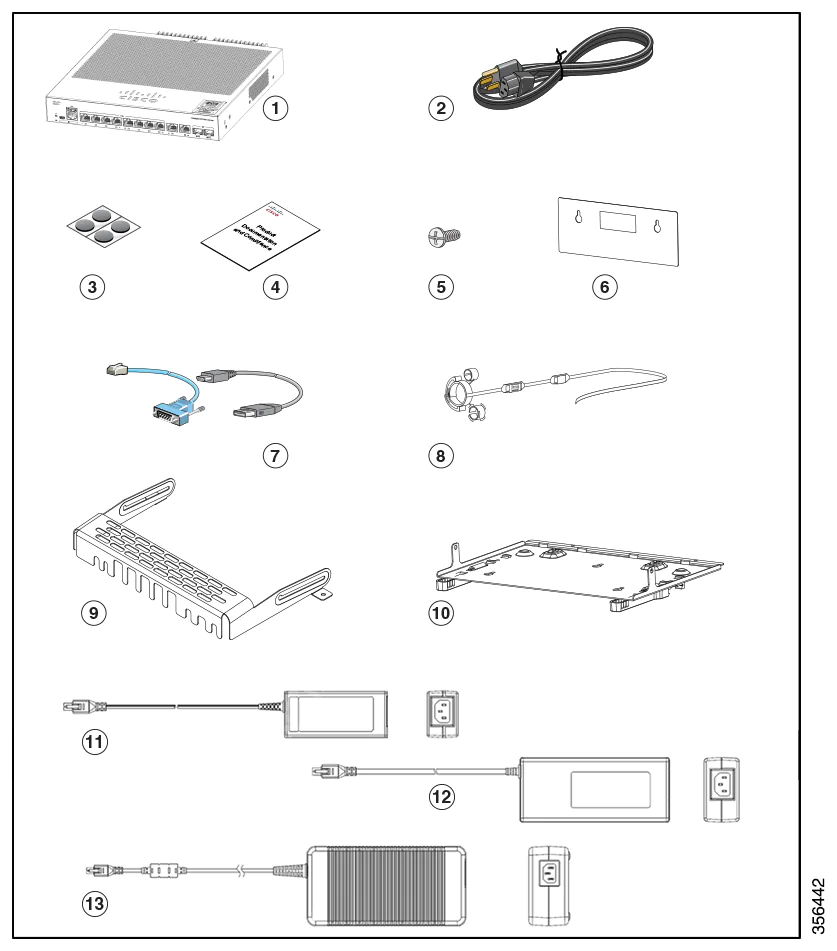

Hộp đựng của Switch Cisco Catalyst 1000 8 cổng và 16 cổng được cấp nguồn bên ngoài

1

Externally powered 8-port or 16-port Cisco Catalyst 1000 switch

8

(Optional) Power cord retainer

2

AC power cord

9

(Optional) Cable guard

3

Four rubber mounting feet (51-0089)

10

(Optional) DIN rail mount

(only with Cisco Catalyst 1000 16-port switch models)

4

Compliance documentation (78-101287-01)

11

Power Adaptor – PWR-ADPT-18W

5

Three number-8 screws (48-1689-01)

12

Power Adaptor – PWR-ADPT-85W

6

Screw template (47-100996-02)

13

Power Adaptor – PWR-ADPT-150W

7

(Optional) Console cable or USB cable

Hướng dẫn cài đặt

Khi xác định vị trí lắp đặt switch mạng, hãy xác minh rằng các nguyên tắc này được đáp ứng:

Khe hở mặt trước và mặt sau của switch mạng phải đáp ứng các điều kiện sau:

Đèn LED phía trước có thể dễ dàng đọc.

Quyền truy cập vào các cổng là đủ để đi cáp không hạn chế.

Dây nguồn AC có thể tiếp cận từ ổ cắm điện AC đến đầu nối trên bảng điều khiển phía sau của switch mạng.

Đi cáp tránh xa các nguồn gây nhiễu điện, chẳng hạn như radio, đường dây điện và thiết bị chiếu sáng huỳnh quang. Đảm bảo rằng cáp nằm cách xa các thiết bị khác một cách an toàn có thể làm hỏng cáp.

Luồng không khí xung quanh switch mạng và qua lỗ thông hơi không bị hạn chế. Để tránh bất kỳ sự tắc nghẽn dòng chảy nào, chúng tôi thực sự khuyến nghị các nguyên tắc sau:

Cho phép khoảng cách ít nhất 3 inch (7,6 cm) từ bên trái và bên phải cũng như mặt trước và mặt sau của switch mạng.

Để hở ít nhất 1,75 in. (4 cm) so với nắp trên, nếu bạn đang lắp đặt switch mạng ở vị trí thẳng đứng.

Để hở ít nhất 3 inch (7,6 cm) so với nắp trên, nếu bạn đang lắp switch mạng.

Nhiệt độ xung quanh thiết bị không vượt quá 122 ° F (50 ° C). Nếu switch mạng được lắp đặt trong cụm kín hoặc nhiều cụm, nhiệt độ xung quanh switch mạng có thể lớn hơn nhiệt độ phòng bình thường.

Độ ẩm xung quanh switch mạng không vượt quá 95 phần trăm.

Độ cao tại vị trí lắp đặt không lớn hơn 10.000 feet.

Đối với 10/100/1000 cổng cố định, chiều dài cáp từ bộ chuyển mạch đến thiết bị được kết nối không được vượt quá 328 feet (100 mét).

Các cơ chế làm mát, chẳng hạn như quạt và quạt gió trong switch mạng, có thể hút bụi và các hạt khác gây ô nhiễm tích tụ bên trong khung máy, có thể dẫn đến trục trặc hệ thống. Bạn phải lắp đặt thiết bị này trong môi trường không có bụi và vật liệu dẫn điện lạ (chẳng hạn như mảnh kim loại từ các hoạt động xây dựng) càng tốt.

Không có mô hình chuyển mạch nào có thể được triển khai bên ngoài tủ chứa dây. Các thiết bị chuyển mạch này chỉ có thể được triển khai trong nhà.

Xác minh hoạt động của switch mạng

Trước khi bạn lắp switch mạng trên tường, trên bàn hoặc giá đỡ, hãy bật switch mạng và xác minh rằng switch mạng đã vượt qua POST.

Để bật nguồn switch mạng, hãy cắm một đầu của dây nguồn AC vào đầu nối nguồn AC của switch mạng và cắm đầu kia vào ổ cắm điện AC.

Khi switch mạng bật nguồn, nó sẽ bắt đầu POST, một loạt các bài kiểm tra chạy tự động để đảm bảo rằng switch mạng hoạt động bình thường. Đèn LED có thể nhấp nháy trong quá trình kiểm tra. Đèn LED SYST nhấp nháy màu xanh lục.

Khi switch mạng hoàn thành POST thành công, đèn LED SYST vẫn còn màu xanh lục. Nếu một switch mạng không thành công POST, đèn LED SYST sẽ chuyển sang màu hổ phách.

Các lỗi POST thường gây tử vong. Gọi cho đại diện hỗ trợ kỹ thuật của Cisco nếu bộ chuyển mạch của bạn không thành công POST.

Sau khi POST thành công, hãy rút dây nguồn khỏi switch mạng và lắp switch mạng trên tường, trên bàn hoặc trên giá.

Lắp đặt switch trong một tủ rack

Việc lắp đặt switch mạng vào giá tủ yêu cầu một tủ mạng tùy chọn không đi kèm với switch mạng. Bạn có thể đặt hàng các bộ dụng cụ này từ đại diện Cisco của mình:

  • Giá đỡ tai kit 19 inch (RCKMNT-19-CMPCT =)

Giá đỡ tai kit 19 inch (RCKMNT-19-CMPCT =)

  • Giá đỡ tai kit gắn trên giá 23 và 24 inch (RCKMNT-23-CMPCT =)
Giá đỡ tai kit gắn trên giá 23 và 24 inch (RCKMNT-23-CMPCT =)
Giá đỡ tai kit gắn trên giá 23 và 24 inch (RCKMNT-23-CMPCT =)

Gắn giá tai vào một bên của switch mạng. Làm theo các bước tương tự để gắn dấu ngoặc thứ hai vào phía đối diện. Hình sau đây trình bày cách gắn khung gắn giá 19 inch và khung gắn giá 23 inch

Lắp switch trên đường ray DIN

Bộ DIN-mount (số bộ phận CMPCT-DIN-MNT =) chỉ là tùy chọn với các mẫu thiết bị chuyển mạch 16 cổng Cisco Catalyst 1000. Bạn có thể đặt nó khi bạn đặt hàng switch mạng của bạn.

Bộ DIN-mount (số bộ phận CMPCT-DIN-MNT =)

Lắp đặt Bộ giữ dây nguồn (Tùy chọn)

Phần này áp dụng cho các thiết bị chuyển mạch có đầu nối nguồn AC.

Bộ giữ dây nguồn (PWR-CLP =)

Bộ giữ dây nguồn (PWR-CLP =) là tùy chọn. Bạn có thể đặt nó khi bạn đặt hàng switch mạng của bạn.

Lắp đặt bộ phận bảo vệ cáp (Tùy chọn)

Bộ phận bảo vệ cáp ngăn chặn việc giả mạo cáp sau khi cáp được lắp đặt. Bộ bảo vệ cáp (CMPCT-CBLE-GRD =) là tùy chọn. Bạn có thể đặt nó khi bạn đặt hàng switch mạng của bạn.

Cables to the Switch

Mặt điều khiển phía trước

Thiết bị chuyển mạch Cisco Catalyst 1000 Series là thiết bị chuyển mạch Gigabit Ethernet có cấu hình cố định, cung cấp quyền truy cập Lớp 2 cấp doanh nghiệp cấp đầu vào cho các văn phòng chi nhánh, không gian làm việc thông thường và các ứng dụng tủ không có dây.

Thiết bị chuyển mạch Cisco Catalyst 1000 Series hỗ trợ các tính năng sau:

  • 8 hoặc 16 cổng Gigabit Ethernet với hiệu suất chuyển tiếp tốc độ đường truyền.
  • Hai liên kết lên có thể phù hợp với hệ số hình thức nhỏ Gigabit (SFP).
  • Hỗ trợ cấp nguồn qua Ethernet Plus (PoE +) với ngân sách PoE lên đến 240W và PoE vĩnh viễn.
  • Hoạt động không quạt với nhiệt độ hoạt động lên đến 50° C để triển khai bên ngoài tủ chứa dây.
  • Giảm tiêu thụ điện năng và quản lý năng lượng tiên tiến.
  • Cổng bảng điều khiển RJ-45 và USB Mini-Type B.
  • Cổng USB Loại A hỗ trợ hệ thống tệp.

Mô tả

C1000-8T-2G-L

8 10/100/1000 Ethernet ports; 2 1-Gigabit small form-factor pluggable (SFP) module uplink slots or 2 RJ-45 slots.

C1000-8T-E-2G-L

Externally powered; 8 10/100/1000 Ethernet ports; 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots.

C1000-8P-2G-L

8 10/100/1000 Power over Ethernet plus (PoE+) ports (PoE budget of 67W); 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots.

C1000-8P-E-2G-L

Externally powered; 8 10/100/1000 PoE+ ports (PoE budget of 67W); 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots.

C1000-8FP-2G-L

8 10/100/1000 PoE+ ports (PoE budget of 120W); 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots.

C1000-8FP-E-2G-L

Externally powered; 8 10/100/1000 PoE+ ports (PoE budget of 120W); 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots.

C1000-16T-2G-L

16 10/100/1000 Ethernet ports; 2 1-Gigabit small form-factor pluggable (SFP) module uplink slots.

C1000-16T-E-2G-L

Externally powered; 16 10/100/1000 Ethernet ports; 2 1-Gigabit SFP module uplink slots.

C1000-16P-2G-L

16 10/100/1000 Power over Ethernet plus (PoE+) ports (PoE budget of 120W); 2 1-Gigabit small form-factor pluggable (SFP) module uplink slots.

C1000-16P-E-2G-L

Externally powered; 16 10/100/1000 PoE+ ports (PoE budget of 120W); 2 1-Gigabit SFP module uplink slots.

C1000-16FP-2G-L

16 10/100/1000 PoE+ ports (PoE budget of 240W); 2 1-Gigabit SFP module uplink slots.

Mặt trước của Switch Cisco Catalyst C1000 PoE 8 cổng

Phần này mô tả các thành phần bảng điều khiển phía trước của bộ chuyển mạch Cisco Catalyst 1000 8 cổng và 16 cổng.

Mặt trước của Switch Cisco Catalyst C1000 PoE 8 cổng
Mặt trước của Switch Cisco Catalyst C1000 PoE 8 cổng

1

Reset button

5

RJ-45 Console Port

2

System LEDs

6

8 10/100/1000 PoE+ ports

3

USB mini-Type B (console) port

7

Combo ports (2 GE Copper ports and 2 SFP module ports)

8 hoặc 16 cổng Ethernet đường xuống thuộc một trong các loại sau:

    • 10/100/1000
    • 10/100/1000 PoE +

2 cổng module SFP

Cổng giao diện điều khiển RJ-45

Cổng USB mini-Type B (bảng điều khiển)

Cổng USB loại A

Đèn LED

Nút reset

Mặt trước của Switch Cisco Catalyst 1000 PoE 16 cổng

Mặt trước của Switch Cisco Catalyst 1000 PoE 16 cổng
Mặt trước của Switch Cisco Catalyst 1000 PoE 16 cổng

1

Reset button

5

RJ-45 Console Port

2

System LEDs

6

16 10/100/1000 PoE+ ports

3

USB mini-Type B (console) port

7

SFP module slots

4

USB Type A port

Cổng PoE

Các cổng cung cấp hỗ trợ PoE cho các thiết bị tuân theo IEEE 802.3af và IEEE 802.3at và cũng cung cấp hỗ trợ PoE cho Điện thoại IP của Cisco và Điểm truy cập Aironet của Cisco. Các cổng chuyển mạch PoE có khả năng hỗ trợ thiết bị Nguồn điện (PSE) và cấp nguồn cho các thiết bị PD được kết nối với các cổng đường xuống. Một bộ chuyển mạch có thể cấp nguồn POE lên đến 30,8W cho mỗi cổng.

Tùy thuộc vào kiểu bộ chuyển mạch và số lượng cổng PoE, công suất đầu ra bộ chuyển mạch tối đa thay đổi trong khoảng từ 67 W đến 740 W. Trên cơ sở mỗi cổng, bạn có thể kiểm soát xem cổng có tự động cung cấp điện hay không khi điện thoại IP hoặc truy cập. điểm được kết nối.

Các cổng PoE sử dụng đầu nối RJ-45 với sơ đồ chân Ethernet. Lưu lượng 10BASE-T, 100BASE-TX, 1000BASE-T yêu cầu cáp xoắn đôi (UTP) Loại 5 hoặc Loại 5e. Lưu lượng 10BASE-T có thể sử dụng cáp UTP loại 3 hoặc loại 4.

Cổng mạng 10/100/1000

Các cổng 10/100/1000 sử dụng đầu nối RJ-45 với sơ đồ chân Ethernet. Chiều dài cáp tối đa là 328 feet (100 mét). Lưu lượng 10BASE-T, 100BASE-TX, 1000BASE-T yêu cầu cáp xoắn đôi (UTP) Loại 5 hoặc Loại 5e. Lưu lượng 10BASE-T có thể sử dụng cáp UTP loại 3 hoặc loại 4.

Cổng bảng điều khiển

Các cổng bảng điều khiển kết nối bộ chuyển mạch với PC chạy Microsoft Windows hoặc với máy chủ đầu cuối.

Cổng giao diện điều khiển RJ-45 (EIA / TIA-232). Kết nối cổng giao diện điều khiển RJ-45 sử dụng cáp RJ-45-to-DB-9 cái.

Cổng bảng điều khiển USB loại B mini (đầu nối 5 chân).

Bộ chuyển mạch Fast Ethernet Cisco Catalyst 1000 Series không hỗ trợ cổng bảng điều khiển USB loại B mini.

Nếu bạn sử dụng cổng bảng điều khiển USB mini-Type B, trình điều khiển thiết bị USB Cisco Windows phải được cài đặt trên bất kỳ PC nào được kết nối với cổng bảng điều khiển (để hoạt động với Microsoft Windows). Mac OS X hoặc Linux không yêu cầu trình điều khiển đặc biệt.

Đầu nối Loại B mini 4 chân giống với đầu nối Loại B mini 5 chân. Chúng không tương thích. Chỉ sử dụng loại B mini 5 chân.

Cổng USB Mini-Type B

Với trình điều khiển thiết bị Cisco Windows USB, bạn có thể kết nối và ngắt kết nối cáp USB khỏi cổng bảng điều khiển mà không ảnh hưởng đến hoạt động của Windows HyperTerminal.

Đầu ra bảng điều khiển luôn đi đến cả RJ-45 và đầu nối bảng điều khiển USB, nhưng đầu vào bảng điều khiển chỉ hoạt động trên một trong các đầu nối bảng điều khiển cùng một lúc. Bảng điều khiển USB được ưu tiên hơn bảng điều khiển RJ-45. Khi cáp được kết nối với cổng bảng điều khiển USB, cổng bảng điều khiển RJ-45 sẽ không hoạt động. Ngược lại, khi ngắt kết nối cáp USB khỏi cổng bảng điều khiển USB, cổng RJ-45 sẽ hoạt động.

Bạn có thể sử dụng giao diện dòng lệnh (CLI) để định cấu hình thời gian chờ không hoạt động sẽ kích hoạt lại bảng điều khiển RJ-45 nếu bảng điều khiển USB đã được kích hoạt và không có hoạt động đầu vào nào xảy ra trên bảng điều khiển USB trong một thời gian nhất định.

Sau khi bảng điều khiển USB ngừng hoạt động do không hoạt động, bạn không thể sử dụng CLI để kích hoạt lại nó. Ngắt kết nối và kết nối lại cáp USB để kích hoạt lại bảng điều khiển USB. Để biết thông tin về cách sử dụng CLI để định cấu hình giao diện bảng điều khiển USB, hãy xem hướng dẫn phần mềm.

Khe cắm module SFP

Switch có hai khe cắm module SFP 1G. Các module SFP cung cấp kết nối đồng hoặc cáp quang với các thiết bị khác. Các module thu phát này có thể thay thế tại hiện trường và cung cấp các giao diện đường lên khi được lắp đặt trong một khe module SFP. Các module SFP có đầu nối LC cho kết nối sợi quang hoặc đầu nối RJ-45 cho kết nối đồng. Các khe cắm SFP chỉ hỗ trợ các module SFP.

Khi cài đặt module SFP, hãy tuân thủ các nguyên tắc sau:

Không tháo phích cắm bụi khỏi module hoặc nắp cao su khỏi cáp quang cho đến khi bạn sẵn sàng kết nối cáp. Các phích cắm và nắp bảo vệ các cổng và cáp của module khỏi bị nhiễm bẩn và ánh sáng xung quanh.

Để tránh hư hỏng ESD, hãy làm theo quy trình xử lý bo mạch và linh kiện thông thường của bạn khi kết nối cáp với switch mạng và các thiết bị khác.

Việc gỡ bỏ và cài đặt module SFP có thể rút ngắn thời gian sử dụng của nó. Không tháo và chèn bất kỳ module nào thường xuyên hơn mức cần thiết.

Bước 1: Gắn dây đeo tay chống ESD vào cổ tay của bạn và vào bề mặt kim loại trần.

Bước 2: Tìm đánh dấu gửi (TX) và nhận (RX) trên đầu module. Trên một số module SFP, các ký hiệu gửi và nhận (TX và RX) có thể được thay thế bằng các mũi tên chỉ hướng kết nối.

Bước 3: Nếu module có chốt bale-clasp, hãy di chuyển nó đến vị trí mở, không khóa.

Bước 4: Căn chỉnh module ở phía trước khe hở và đẩy cho đến khi bạn cảm thấy đầu nối đã khớp vào đúng vị trí.

Bước 5: Nếu module có chốt bale-clasp, hãy đóng nó lại.

Bước 6: Đối với module SFP quang, hãy tháo phích cắm bụi và lưu.

Bước 7: Kết nối cáp SFP.

Đèn LED hệ thống cho Switch Cisco Catalyst 1000 Series

Hệ thống đèn LED

Mặt điều khiển phía sau

Phần này mô tả các thành phần bảng điều khiển phía sau của thiết bị chuyển mạch Cisco Catalyst 1000 8 cổng và 16 cổng.

System LED for a Cisco Catalyst 1000 Series Switch

Một khe bảo mật

Một đầu nối nguồn AC

Một vòng lặp (cho bộ giữ dây nguồn tùy chọn)

Vây tản nhiệt (chỉ dành cho kiểu PoE)

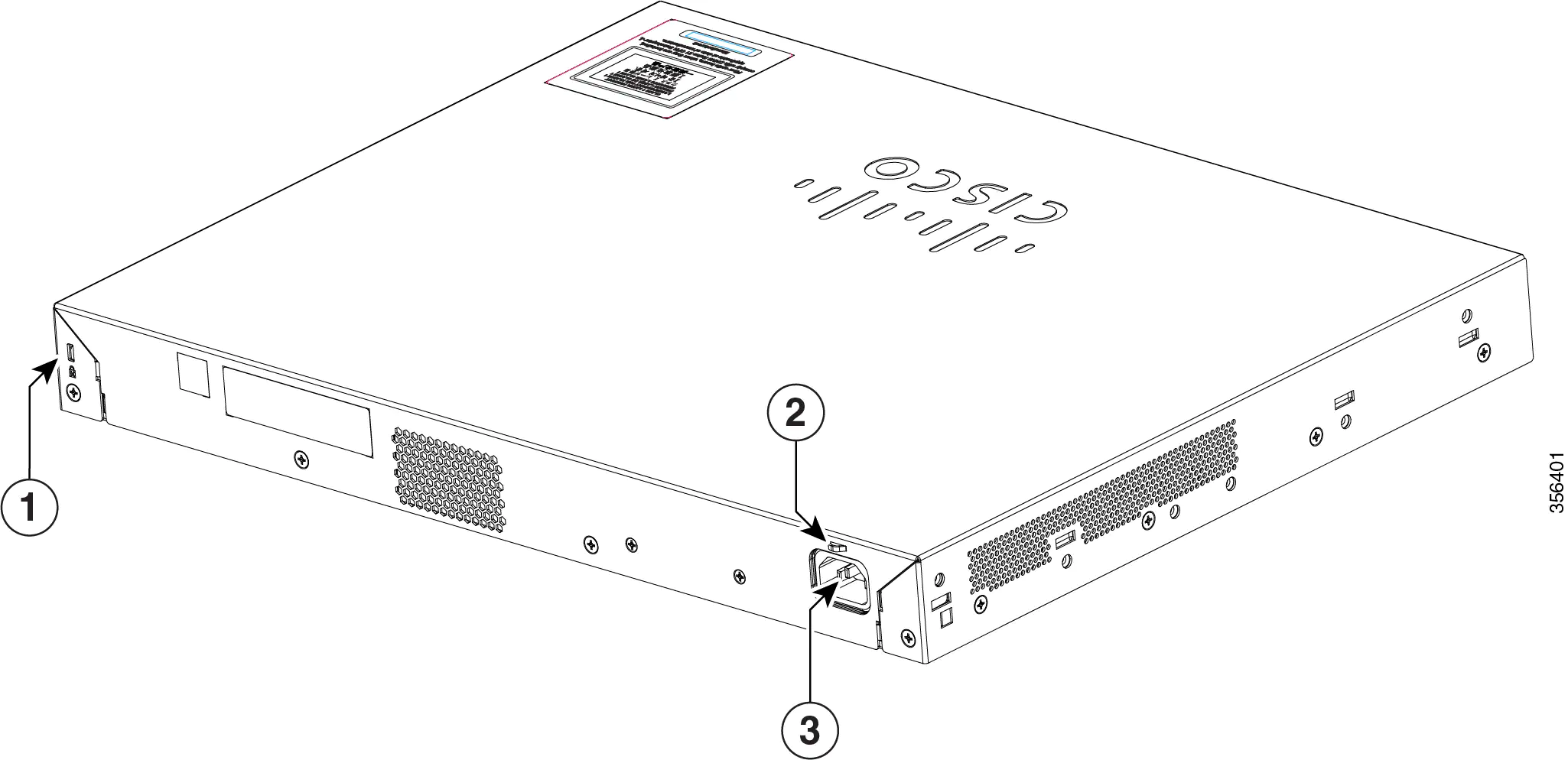

Mặt điều khiển phía sau của một switch không phải PoE





Rear Panel of a Non-PoE Switch
Rear Panel of a Non-PoE Switch

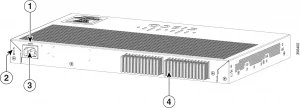

Rear Panel of a PoE Switch
Rear Panel of a PoE Switch

Mặt điều khiển phía sau của một switch mạng cấp nguồn bên ngoài

Rear Panel of an Externally Powered Switch
Rear Panel of an Externally Powered Switch

Hướng dẫn cài đặt phần cứng Switch 24 cổng và 48 cổng Cisco Catalyst 1000 Series

Thiết bị chuyển mạch Cisco Catalyst 1000 Series là thiết bị chuyển mạch Gigabit Ethernet có cấu hình cố định, cung cấp quyền truy cập Lớp 2 cấp doanh nghiệp cấp đầu vào cho các văn phòng chi nhánh, không gian làm việc thông thường và các ứng dụng tủ không có dây.

Mô tả

C1000-24T-4G-L

24 10/100/1000 Ethernet ports; four 1-Gigabit Ethernet small form-factor pluggable (SFP) module uplink slots

C1000-24P-4G-L

24 10/100/1000 PoE+ ports (PoE budget of 195W); four 1-Gigabit Ethernet SFP module uplink slots

C1000-24FP-4G-L

24 10/100/1000 PoE+ ports (PoE budget of 370W); four 1-Gigabit Ethernet SFP module uplink slots

C1000-48T-4G-L

48 10/100/1000 Ethernet ports; four 1-Gigabit Ethernet SFP module uplink slots

C1000-48P-4G-L

48 ports; 12×10/100/1000 PoE+ ports (PoE budget of 370W) and 36×10/100/1000 Ethernet ports; four 1-Gigabit Ethernet SFP module uplink slots

C1000-48FP-4G-L

48 10/100/1000 PoE+ ports (PoE budget of 740W); four 1-Gigabit Ethernet SFP module uplink slots

C1000-24T-4X-L

24 10/100/1000 Ethernet ports; four 10-Gigabit Ethernet small form-factor pluggable plus (SFP+) module uplink slots

C1000-24P-4X-L

24 10/100/1000 Ethernet ports; limited PoE+ ports (PoE budget of 195W); four 10-Gigabit Ethernet SFP+ module uplink slots

C1000-24FP-4X-L

24 10/100/1000 PoE+ ports (PoE budget of 370W); four 10-Gigabit Ethernet SFP+ module uplink slots

C1000-48T-4X-L

48 10/100/1000 Ethernet ports; four 10-Gigabit Ethernet SFP+ module uplink slots

C1000-48P-4X-L

48 10/100/1000 PoE+ ports (PoE budget of 370W); four 10-Gigabit Ethernet SFP+ module uplink slots

C1000-48FP-4X-L

48 10/100/1000 PoE+ ports (PoE budget of 740W); four 10-Gigabit Ethernet SFP+ module uplink slots

Thiết bị chuyển mạch Cisco Catalyst 1000 Series hỗ trợ các tính năng sau:

  • 24 hoặc 48 cổng Gigabit Ethernet với hiệu suất chuyển tiếp tốc độ đường truyền.
  • Bốn liên kết uplink có thể phù hợp với hình thức nhỏ Gigabit (SFP / SFP + ).
  • Hỗ trợ cấp nguồn qua Ethernet Plus (PoE +) với ngân sách PoE lên đến 370W và PoE vĩnh viễn.
  • Hoạt động không quạt với nhiệt độ hoạt động lên đến 50 ° C để triển khai bên ngoài tủ chứa dây.
  • Giảm tiêu thụ điện năng và quản lý năng lượng tiên tiến.
  • Cổng bảng điều khiển RJ-45 và USB Mini-Type B.
  • Cổng USB Loại A hỗ trợ hệ thống tệp.

Thiết bị chuyển mạch Cisco Catalyst 1000 Series Fast Ethernet là thiết bị chuyển mạch truy cập Fast Ethernet có cấu hình cố định, Lớp 2 và Lớp 3, cung cấp khả năng chuyển mạch tích lũy cấp doanh nghiệp cấp đầu vào cho các văn phòng bán lẻ, khách sạn và văn phòng chi nhánh cũng như các doanh nghiệp vừa và nhỏ.

Mô tả

C1000FE-24T-4G-L

24 10/100 Fast Ethernet ports; 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots combo ports; 2 1-Gigabit Ethernet SFP module uplink slots.

C1000FE-24P-4G-L

24 10/100 Fast Ethernet ports (PoE budget of 195W); 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots combo ports; 2 1-Gigabit Ethernet SFP module uplink slots.

C1000FE-48T-4G-L

48 10/100 Fast Ethernet ports; 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots combo ports; 2 1-Gigabit Ethernet SFP module uplink slots.

C1000FE-48P-4G-L

48 10/100 Fast Ethernet ports (PoE budget of 370W); 2 1-Gigabit SFP module uplink slots or 2 RJ-45 slots combo ports; 2 1-Gigabit Ethernet SFP module uplink slots.

Thiết bị chuyển mạch Fast Ethernet của Cisco Catalyst 1000 Series hỗ trợ các tính năng sau:

  • 24 hoặc 48 cổng Fast Ethernet với hiệu suất chuyển tiếp tốc độ đường truyền.
  • Hai liên kết uplink có thể phù hợp với hệ số hình thức nhỏ Gigabit (SFP).
  • Hai liên kết uplink kết hợp (2 cổng RJ-45 hoặc 2 cổng modun SFP)
  • Hỗ trợ cấp nguồn qua Ethernet (PoE) với ngân sách PoE lên đến 370W và PoE vĩnh viễn.
  • Hoạt động không quạt với nhiệt độ hoạt động lên đến 50 ° C để triển khai bên ngoài tủ chứa dây.
  • Giảm tiêu thụ điện năng và quản lý năng lượng tiên tiến.
  • Các cổng giao diện điều khiển RJ-45.
  • Cổng USB Loại A hỗ trợ hệ thống tệp.

Bảng điều khiển phía trước

Thiết bị chuyển mạch 24 cổng và 48 cổng Cisco Catalyst 1000

Phần này mô tả các thành phần bảng điều khiển phía trước của thiết bị chuyển mạch 24 cổng và 48 cổng Cisco Catalyst 1000.

24 hoặc 48 cổng đường xuống thuộc một trong các loại sau:

  • 10/100/1000 Ethernet
  • 10/100/1000 PoE +
  • Bốn cổng đường lên SFP
  • Bốn cổng kết nối lên SFP +
  • Đầu nối USB loại A
  • Cổng USB mini-Type B (bảng điều khiển)
  • Cổng giao diện điều khiển RJ-45
  • Đèn LED
  • Nút reset

Mặt trước của Switch Cisco Catalyst 1000 PoE 24 cổng

Mặt trước của Switch Cisco Catalyst 1000 PoE 24 cổng

1

USB Type A port

5

RJ-45 console port

2

Reset button

6

24 10/100/1000 PoE+ ports

3

System LED

7

SFP module slots

4

USB mini-Type B (console) port

Mặt trước của Switch Cisco Catalyst 1000 PoE 48 cổng

Front Panel of a 48-Port Cisco Catalyst 1000 PoE Switch

1 Reset button 5 USB Type A port
2 System LED 6 48 10/100/1000 PoE+ ports
3 USB mini-Type B (console) port 7 SFP module slots
4 RJ-45 console port

Bộ chuyển mạch Fast Ethernet 24 cổng và 48 cổng Cisco Catalyst 1000

Phần này mô tả các thành phần bảng điều khiển phía trước của thiết bị chuyển mạch Fast Ethernet 24 cổng và 48 cổng Cisco Catalyst 1000.

24 hoặc 48 cổng đường xuống thuộc một trong các loại sau:

  • 10/100 Fast Ethernet
  • 10/100 PoE
  • Hai cổng đường lên SFP
  • Hai cổng kết hợp đường lên (2 cổng RJ-45 hoặc 2 cổng modun SFP)
  • Đầu nối USB loại A
  • Cổng giao diện điều khiển RJ-45
  • Đèn LED
  • Nút reset

Mặt trước của Switch Cisco Catalyst 1000 Fast Ethernet 24 cổng

Mặt trước của Switch Cisco Catalyst 1000 Fast Ethernet 24 cổng

Mặt trước của Switch Cisco Catalyst 1000 Fast Ethernet 48 cổng

Mặt trước của Switch Cisco Catalyst 1000 Fast Ethernet 48 cổng



1

Reset Button

4

48 10/100 Fast Ethernet ports

2

System LED

5

Combo ports (2 RJ-45 ports or 2 SFP module ports)

3

USB Type A port

6

SFP module slots

Cổng PoE

Các cổng cung cấp hỗ trợ PoE cho các thiết bị tuân theo IEEE 802.3af và IEEE 802.3at và cũng cung cấp hỗ trợ PoE cho Điện thoại IP của Cisco và Điểm truy cập Aironet của Cisco. Các cổng chuyển mạch PoE có khả năng hỗ trợ thiết bị Nguồn điện (PSE) và cấp nguồn cho các thiết bị PD được kết nối với các cổng đường xuống. Một bộ chuyển mạch có thể cấp nguồn POE lên đến 30W cho mỗi cổng.

Tùy thuộc vào kiểu bộ chuyển mạch và số lượng cổng PoE, công suất đầu ra bộ chuyển mạch tối đa khác nhau. Đối với các mẫu switch 24 cổng, dải công suất nằm trong khoảng từ 195W đến 370W. Đối với các mẫu switch 48 cổng, dải công suất từ ​​180W đến 740W. Trên cơ sở mỗi cổng, bạn có thể kiểm soát xem cổng có tự động cung cấp điện hay không khi điện thoại IP hoặc điểm truy cập được kết nối.

Các cổng PoE sử dụng đầu nối RJ-45 với sơ đồ chân Ethernet. Lưu lượng 10BASE-T, 100BASE-TX, 1000BASE-T yêu cầu cáp xoắn đôi (UTP) Loại 5 hoặc Loại 5e. Lưu lượng 10BASE-T có thể sử dụng cáp UTP loại 3 hoặc loại 4.

Cổng 10/100/1000

Các cổng 10/100/1000 sử dụng đầu nối RJ-45 với sơ đồ chân Ethernet. Lưu lượng 10BASE-T, 100BASE-TX, 1000BASE-T yêu cầu cáp xoắn đôi (UTP) Loại 5 hoặc Loại 5e. Lưu lượng 10BASE-T có thể sử dụng cáp UTP loại 3 hoặc loại 4.

Bộ chuyển mạch Fast Ethernet Cisco Catalyst 1000 Series chỉ hỗ trợ 10/100 cổng đường xuống.

Cổng bảng điều khiển

Các cổng bảng điều khiển kết nối bộ chuyển mạch với PC chạy Microsoft Windows hoặc với máy chủ đầu cuối.

Cổng giao diện điều khiển RJ-45 (EIA / TIA-232). Kết nối cổng giao diện điều khiển RJ-45 sử dụng cáp RJ-45-to-DB-9 cái.

Cổng bảng điều khiển USB loại B mini (đầu nối 5 chân).

Bộ chuyển mạch Fast Ethernet Cisco Catalyst 1000 Series không hỗ trợ cổng bảng điều khiển USB loại B mini.

Cổng USB Loại A

Cổng USB Loại A cung cấp quyền truy cập vào các thiết bị flash USB bên ngoài (còn được gọi là ổ USB hoặc phím USB).

Cổng hỗ trợ ổ đĩa flash USB Cisco có dung lượng từ 128 MB đến 8 GB (hỗ trợ các thiết bị USB có mật độ cổng 128 MB, 256 MB, 1 GB, 4 GB và 8 GB). Phần mềm Cisco IOS cung cấp quyền truy cập hệ thống tệp tiêu chuẩn vào thiết bị flash: đọc, ghi, xóa và sao chép, cũng như khả năng định dạng thiết bị flash bằng hệ thống tệp FAT.

Nó cung cấp cho bạn khả năng tự động nâng cấp đèn flash bên trong với cấu hình và hình ảnh của ổ USB để khôi phục bộ chia mạng khẩn cấp bằng cách sử dụng tính năng tự động nâng cấp USB. Tính năng này kiểm tra đèn flash bên trong để tìm hình ảnh và cấu hình có thể khởi động và nếu hình ảnh hoặc cấu hình không khả dụng, thì ổ USB sẽ được kiểm tra để tìm hình ảnh và cấu hình khởi động. Nếu hình ảnh khởi động và cấu hình có sẵn, chúng sẽ được sao chép vào flash để khởi động lại.

Khe cắm modun SFP

Bộ chia mạng có bốn khe cắm modun 1G SFP hoặc 10G SFP+ . Các modun SFP và SFP + cung cấp kết nối đồng hoặc cáp quang với các thiết bị khác. Các modun thu phát này có thể thay thế tại hiện trường và cung cấp các giao diện đường lên khi được lắp đặt trong một khe modun SFP. Các modun SFP có đầu nối LC cho kết nối sợi quang hoặc đầu nối RJ-45 cho kết nối đồng. Các khe cắm SFP chỉ hỗ trợ các modun SFP.

Đèn LED hệ thống cho Switch Cisco Catalyst 1000 Series

Đèn LED hệ thống cho Switch Cisco Catalyst 1000 Series

Đèn LED hệ thống cho Switch Cisco Catalyst 1000 Fast Ethernet

Đèn LED hệ thống cho Switch Cisco Catalyst 1000 Fast Ethernet

1

SYST LED (system)

2

Port LEDs

Bảng điều khiển phía sau

Phần này mô tả các thành phần bảng phía sau của thiết bị chuyển mạch 24 cổng và 48 cổng Cisco Catalyst 1000.

  • Một khe bảo mật
  • Một đầu nối nguồn AC
  • Một vòng lặp (cho bộ giữ dây nguồn tùy chọn)
  • Cánh tản nhiệt (chỉ dành cho kiểu máy không quạt)

Bảng điều khiển phía sau của một bộ chia mạng có quạt

Bảng điều khiển phía sau của một bộ chia mạng có quạt

1

Security Slot

3

An AC power connector

2

A loop (for the optional power cord retainer)

Bảng điều khiển phía sau của một bộ chia mạng không quạt

Bảng điều khiển phía sau của một bộ chia mạng không quạt

1

Security Slot

3

An AC power connector

2

A loop (for the optional power cord retainer)

4

Heat sink fins

Bảng điều khiển phía sau của bộ chuyển mạch Fast Ethernet

Bảng điều khiển phía sau của bộ chuyển mạch Fast Ethernet

1

Security Slot

3

An AC power connector

2

RJ-45 console port

4

A loop (for the optional power cord retainer)

Bảng điều khiển phía sau của bộ chuyển mạch Fast Ethernet không quạt

Rear Panel of a Fanless Fast Ethernet Switch

1

Security Slot

3

An AC power connector

2

RJ-45 console port

4

A loop (for the optional power cord retainer)

Nguồn điện bên trong

Nguồn điện bên trong là bộ phận tự động sắp xếp hỗ trợ điện áp đầu vào từ 100 đến 240 VAC (tối đa 90V đến 264V). Dải tần xoay chiều của bộ nguồn là 50Hz / 60Hz. Cắm dây nguồn AC vào đầu nối nguồn AC và vào ổ cắm điện AC.

Khe bảo mật

Các switch mạng lớp 2 có các khe bảo mật trên bảng điều khiển phía sau. Bạn có thể cài đặt khóa cáp tùy chọn, chẳng hạn như loại được sử dụng để bảo vệ máy tính xách tay, để giữ chặt switch mạng lớp 2.

Switch Rear Panel 8 port và 16 port
Switch Rear Panel 8 port và 16 port
Switch Rear Panel 48 ports và 24 ports
Switch Rear Panel 48 ports và 24 ports



Cấu hình mạng

Xem hướng dẫn cấu hình phần mềm bộ chuyển mạch để biết các khái niệm cấu hình mạng và ví dụ về việc sử dụng bộ chuyển mạch để tạo các phân đoạn mạng chuyên dụng và kết nối các phân đoạn thông qua các kết nối Fast Ethernet và Gigabit Ethernet.
