【 Hướng dẫn sử dụng 】Switch Cisco Catalyst C9200, C9200L

Bài hướng dẫn lắp đặt sử dụng cấu hình Switch Cisco Catalyst 9200L – 9200, bài viết sẽ có tất cả các hướng dẫn các thao tác từ bắt tai rack cho switch mạng, kết nối các cổng network module, nguồn dự phòng, fan quạt, xếp chồng stackwise các bước kết nối và khắc phục sự cố nếu có.

Để tham khảo chi tiết các hướng dẫn chi tiết từng bước dưới đây khi mở hộp unbox Switch mạng Cisco C9200 series:

Hướng dẫn sử dụng switch C9200 series

Khi xác định vị trí lắp đặt thiết bị chuyển mạch, hãy xác minh rằng các nguyên tắc này được đáp ứng:

Khe hở đối với bảng điều khiển phía trước và phía sau của thiết bị chuyển mạch đáp ứng các điều kiện sau:

Đèn LED phía trước có thể dễ dàng đọc.

Quyền truy cập vào các cổng là đủ để đi cáp không hạn chế.

Dây nguồn AC có thể tiếp cận từ ổ cắm điện AC đến đầu nối trên bảng điều khiển phía sau thiết bị chuyển mạch.

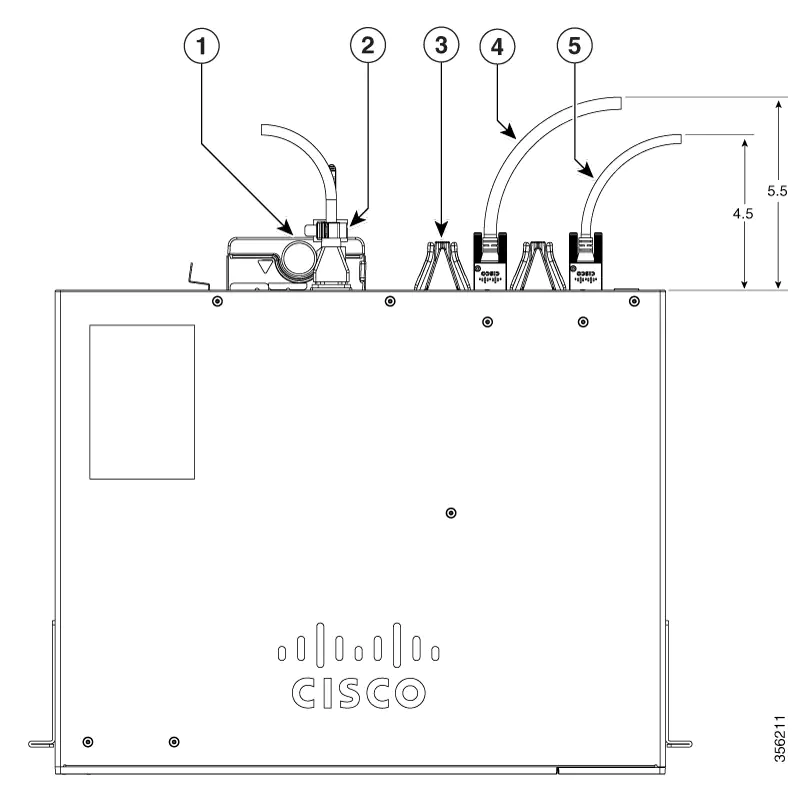

Đáp ứng bán kính uốn cong tối thiểu của mô-đun SFP / SFP + và chiều dài đầu nối. Xem tài liệu mô-đun SFP / SFP + để biết thêm thông tin.

Đi cáp tránh xa các nguồn gây nhiễu điện, chẳng hạn như radio, đường dây điện và thiết bị chiếu sáng huỳnh quang. Đảm bảo rằng cáp nằm cách xa các thiết bị khác một cách an toàn có thể làm hỏng cáp.

Đảm bảo rằng các mô-đun cấp nguồn và mô-đun quạt được lắp chắc chắn vào khung trước khi di chuyển thiết bị chuyển mạch.

Luồng không khí xung quanh thiết bị chuyển mạch và qua lỗ thông hơi không bị hạn chế.

Đối với kết nối đồng trên cổng Ethernet, chiều dài cáp từ bộ chuyển mạch đến thiết bị được kết nối có thể lên đến 328 feet (100 mét).

Nhiệt độ xung quanh thiết bị không vượt quá 113 ° F (45 ° C). Nếu thiết bị chuyển mạch được lắp đặt trong cụm kín hoặc nhiều cụm, nhiệt độ xung quanh thiết bị chuyển mạch có thể lớn hơn nhiệt độ phòng bình thường.

Độ ẩm xung quanh thiết bị chuyển mạch không vượt quá 95 phần trăm.

Độ cao tại vị trí lắp đặt không lớn hơn 10.000 feet.

Các cơ chế làm mát, chẳng hạn như quạt và quạt gió trong thiết bị chuyển mạch, có thể hút bụi và các hạt khác gây tích tụ chất gây ô nhiễm bên trong khung máy, có thể dẫn đến trục trặc hệ thống. Bạn phải lắp đặt thiết bị này trong môi trường không có bụi và vật liệu dẫn điện lạ (chẳng hạn như mảnh kim loại từ các hoạt động xây dựng) càng tốt.

1

Cisco Catalyst 9200 Series switch (power supply modules are not displayed)

8

Cable guide

2

AC power cord

9

M4.0 x 20mm Phillips pan-head screw

3

Four rubber mounting feet

10

RJ-45 USB console cable

4

Two 19-inch mounting brackets

11

(Optional) USB console cable

5

4 number-12 pan-head screw

12

(Optional) StackWise cable (0.5-meter, 1-meter, or 3-meter)

6

4 number-10 pan-head screws

13

Power cord retainer

7

8 number-8 Phillips flat-head screws

14

Caston Box Original

Xác minh hoạt động của thiết bị chuyển mạch C9200

Trước khi bạn lắp thiết bị chuyển mạch vào giá đỡ hoặc trên bàn hoặc kệ, hãy bật thiết bị chuyển mạch và xác minh rằng thiết bị chuyển mạch đã vượt qua POST.

Để bật nguồn thiết bị chuyển mạch, hãy cắm một đầu của dây nguồn AC vào đầu nối nguồn AC của thiết bị chuyển mạch và cắm đầu kia vào ổ cắm điện AC.

Khi bật nguồn, nó sẽ bắt đầu POST, một loạt các bài kiểm tra chạy tự động để đảm bảo rằng thiết bị chuyển mạch hoạt động bình thường. Đèn LED có thể nhấp nháy trong quá trình kiểm tra. BÀI ĐĂNG kéo dài khoảng 1 phút. Đèn LED SYST nhấp nháy màu xanh lục và các đèn LED khác vẫn có màu xanh lục đồng nhất.

Khi quá trình chuyển đổi hoàn tất POST thành công, đèn LED SYST vẫn có màu xanh lục. Đèn LED tắt và sau đó phản ánh trạng thái hoạt động của thiết bị chuyển mạch. Nếu một thiết bị chuyển mạch không thành công POST, đèn LED SYST sẽ chuyển sang màu hổ phách.

Các lỗi POST thường gây tử vong. Gọi cho đại diện hỗ trợ kỹ thuật của Cisco nếu thiết bị chuyển mạch của bạn bị lỗi POST.

Sau khi POST thành công, hãy rút dây nguồn khỏi thiết bị chuyển mạch và lắp thiết bị chuyển mạch vào giá, trên bàn hoặc trên kệ.



C9200L Switch Mô tả

C9200L-24P-4G

Stackable 24x1G PoE+ ports; 4x1G SFP fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-24P-4X

Stackable 24x1G PoE+ ports; 4x10G SFP+ fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-24T-4G

Stackable 24x1G ports; 4x1G SFP fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-24T-4X

Stackable 24x1G ports; 4x10G SFP+ fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48P-4G

Stackable 48x1G PoE+ ports; 4x1G SFP fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48P-4X

Stackable 48x1G PoE+ ports; 4x10G SFP+ fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48T-4G

Stackable 48x1G ports; 4x1G SFP fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48T-4X

Stackable 48x1G ports; 4x10G SFP+ fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-24PXG-4X

Stackable 8xMultigigabit Ethernet PoE+ ports and 16x1G PoE+ ports; 4x10G SFP+ fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-24PXG-2Y

Stackable 8xMultigigabit Ethernet PoE+ ports and 16x1G PoE+ ports; 2x25G SFP28 fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48PXG-4X

Stackable 12xMultigigabit Ethernet PoE+ ports and 36x1G PoE+ ports; 4x10G SFP+ fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48PXG-2Y

Stackable 8xMultigigabit Ethernet PoE+ ports and 40x1G PoE+ ports; 2x25G SFP28 fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48PL-4G

Stackable 48x1G PoE+ ports with partial PoE support; 4x1G SFP fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

C9200L-48PL-4X

Stackable 48x1G PoE+ ports with partial PoE support; 4x10G SFP fixed uplink ports; 2 power supply slots; 2 fixed fans; supports StackWise-80.

Stacking Switch

StackWise adapter phải được cài đặt trong cổng xếp chồng để cho phép xếp chồng. Cáp StackWise kết nối với adapter StackWise trong cổng xếp chồng. Nếu thiết bị chuyển mạch không được đặt hàng có xếp chồng, các bộ điều hợp phải được đặt hàng riêng và được lắp đặt.

Trước khi kết nối các thiết bị chuyển mạch trong một ngăn xếp, hãy tuân thủ các nguyên tắc xếp chồng sau:

Số lượng thiết bị chuyển mạch trong ngăn xếp. Bạn có thể tạo ngăn xếp dữ liệu với tối đa tám thiết bị chuyển mạch trong một ngăn xếp.

Chiều dài của cáp. Đặt hàng cáp thích hợp từ đại diện bán hàng Cisco của bạn. Chiều dài của cáp phụ thuộc vào cấu hình của bạn. Đây là các kích thước khác nhau có sẵn:

  • Cáp 0,5 mét (STACK-T4-50CM)
  • Cáp 1 mét (STACK-T4-1M)
  • Cáp 3 mét (STACK-T4-3M)

Bán kính uốn cong tối thiểu và đường kính cuộn cho cáp StackWise. Chúng tôi đề xuất bán kính uốn cong và đường kính cuộn tối thiểu cho mỗi cáp StackWise.



Cable Part Number

Cable Length

Minimum Bend Radius

Minimum Coiled Diameter

STACK-T4-50CM

1.64 feet (0.5 m)

2.60 in. (66 mm)

5.20 in. (132 mm)

STACK-T4-1M

3.28 feet (1.0 m)

2.60 in. (66 mm)

5.20 in. (132 mm)

STACK-T4-3M

9.84 feet (3.0 m)

3.58 in. (91 mm)

7.17 in. (182 mm)

1

Blue Beacon (UID button)

5

USB Type A storage ports

2

Mode button

6

10/100/1000 PoE+ ports

3

Status LEDs

7

Fixed uplink ports

4

USB mini-Type B (console) port

Data Stack Cabling Configurations

Đây là ví dụ về cấu hình được đề xuất sử dụng cáp StackWise 0,5 mét được cung cấp. Trong ví dụ này, các thiết bị chuyển mạch được xếp chồng lên nhau trên giá thẳng đứng hoặc trên bàn. Cấu hình này cung cấp các kết nối dự phòng. Ví dụ cấu hình sử dụng cáp StackWise 0,5 mét được cung cấp. Ví dụ cho thấy cấu hình toàn vòng cung cấp các kết nối dự phòng.

Ví dụ này cho thấy cấu hình được đề xuất khi các thiết bị chuyển mạch được gắn cạnh nhau. Sử dụng cáp StackWise dài 1 mét và 3 mét để kết nối các thiết bị chuyển mạch. Cấu hình này cung cấp các kết nối dự phòng.

Trình tự bật nguồn ngăn xếp chồng stack cho thiết bị chuyển mạch

Hãy xem xét các nguyên tắc này trước khi bạn bật nguồn các thiết bị chuyển mạch trong ngăn xếp:

Trình tự trong đó các thiết bị chuyển mạch được bật nguồn lần đầu tiên có thể ảnh hưởng đến thiết bị chuyển mạch trở thành bộ điều khiển ngăn xếp.

Có hai cách để chọn một thiết bị chuyển mạch hoạt động:

Nếu bạn muốn một thiết bị chuyển mạch cụ thể trở thành thiết bị chuyển mạch hoạt động, hãy định cấu hình thiết bị chuyển mạch đó với mức ưu tiên cao nhất. Trong số các thiết bị chuyển mạch có cùng mức độ ưu tiên, thiết bị chuyển mạch có địa chỉ MAC thấp nhất sẽ trở thành thiết bị chuyển mạch hoạt động.

Nếu bạn muốn một thiết bị chuyển mạch cụ thể trở thành thiết bị chuyển mạch hoạt động, trước tiên hãy bật thiết bị chuyển mạch đó lên. thiết bị chuyển mạch này vẫn là thiết bị chuyển mạch hoạt động cho đến khi yêu cầu lựa chọn lại. Sau 2 phút, bật nguồn các thiết bị chuyển mạch khác trong ngăn xếp. Nếu bạn không muốn chọn thiết bị chuyển mạch nào sẽ trở thành thiết bị chuyển mạch hoạt động, hãy bật nguồn tất cả các thiết bị chuyển mạch trong ngăn xếp trong vòng 1 phút. Các thiết bị chuyển mạch này tham gia vào cuộc bầu cử thiết bị chuyển mạch đang hoạt động. thiết bị chuyển mạch bật nguồn sau 2 phút không tham gia bầu cử.

Tắt nguồn thiết bị chuyển mạch trước khi bạn thêm hoặc xóa thiết bị chuyển mạch khỏi ngăn xếp thiết bị chuyển mạch hiện có. Nếu các thay đổi được thực hiện đối với ngăn xếp mà không tắt nguồn thiết bị chuyển mạch, các kết quả sau có thể xảy ra:

Nếu hai ngăn xếp vòng một phần đang hoạt động được kết nối với nhau bằng cáp ngăn xếp, thì quá trình hợp nhất ngăn xếp có thể diễn ra. Tình huống này tải lại toàn bộ ngăn xếp (tất cả các thiết bị chuyển mạch trong ngăn xếp).

Nếu một số thiết bị chuyển mạch trong ngăn xếp được tách biệt hoàn toàn khỏi ngăn xếp, thì có thể xảy ra hiện tượng tách ngăn xếp.

Sự phân chia ngăn xếp có thể xảy ra trên một ngăn xếp vòng đầy đủ nếu:

Nhiều hơn một thiết bị chuyển mạch đang chạy bị loại bỏ mà không cần tắt nguồn.

Nhiều hơn một cáp ngăn xếp được tháo ra mà không cần tắt nguồn.

Sự phân chia ngăn xếp có thể xảy ra trong ngăn xếp vòng một phần nếu:

Một thiết bị chuyển mạch được gỡ bỏ mà không cần tắt nguồn.

Cáp ngăn xếp được tháo ra mà không cần tắt nguồn.

Trong ngăn xếp được chia tách, tùy thuộc vào vị trí đặt các thiết bị chuyển mạch hoạt động và thiết bị chuyển mạch chờ, hai ngăn xếp có thể được hình thành (với chế độ chờ tiếp quản như thiết bị chuyển mạch hoạt động mới trong ngăn xếp mới được hình thành) hoặc tất cả các thành viên trong ngăn xếp mới được hình thành có thể tải lại .

Gắn tai Rack-Mounting

Hình này cho thấy giá đỡ 19 inch tiêu chuẩn và các giá đỡ lắp đặt tùy chọn khác. Bạn có thể đặt hàng các dấu ngoặc tùy chọn (ACC-KIT-T1 =)

Bạn có thể sử dụng số lượng tối thiểu hai vít được khuyến nghị để lắp giá đỡ giá đỡ cho mỗi bên của thiết bị chuyển mạch. Nếu cần thiết, trong khi lắp, bạn có thể sử dụng bốn vít bổ sung được cung cấp trong bộ phụ kiện.

Sử dụng hai vít đầu phẳng Phillips để gắn cạnh dài của giá đỡ vào mỗi bên của thiết bị chuyển mạch cho các vị trí lắp phía trước hoặc phía sau.

Hình minh họa sau đây cho thấy một thiết bị chuyển mạch C9200L. thiết bị chuyển mạch C9200 tuân theo cùng một phương pháp để lắp giá đỡ giá đỡ.

Hình ảnh gắn giá đỡ cho tủ rack 19 inch ở vị trí giá treo hai trụ phía trước

Kết nối với các cổng StackWise

Tháo các nắp che bụi khỏi cáp StackWise và cổng StackWise, và cất chúng để sử dụng trong tương lai.

Bộ điều hợp StackWise phải được cài đặt trong cổng StackWise để cho phép xếp chồng. Trong thiết lập mặc định, các khoảng trống bộ điều hợp StackWise được cài đặt trong các cổng StackWise. Nếu việc xếp chồng StackWise được đặt hàng cùng với thiết bị chuyển mạch, các bộ điều hợp StackWise đã được cài đặt trong các cổng của StackWise và bạn có thể tiếp tục bước 4.

Tháo các khoảng trống của bộ điều hợp StackWise khỏi mỗi cổng StackWise đích bằng cách sử dụng khóa Torx T15 Allen được cung cấp trong bộ xếp chồng (hoặc tuốc nơ vít Torx T15). Lưu trữ chúng để sử dụng trong tương lai.

Cài đặt bộ điều hợp StackWise trong mỗi cổng StackWise đích và cố định nó vào vị trí bằng chìa khóa Torx T15 được cung cấp hoặc tuốc nơ vít Torx T15.

Kết nối cáp với cổng StackWise trên bảng điều khiển phía sau thiết bị chuyển mạch.

Căn chỉnh đầu nối cáp StackWise với bộ điều hợp StackWise trong cổng StackWise.

Cắm đầu nối cáp StackWise vào cổng StackWise. Đảm bảo rằng logo của Cisco nằm ở phía trên cùng của đầu nối.

Kết nối đầu kia của cáp với cổng trên thiết bị chuyển mạch kia và dùng ngón tay siết chặt các vít. Tránh siết quá chặt các vít.

Việc tháo và lắp cáp StackWise có thể làm giảm thời gian sử dụng của nó. Không tháo và lắp cáp thường xuyên hơn mức cần thiết (hỗ trợ lắp và tháo cáp lên đến 200 lần).
Khi bạn cần tháo cáp StackWise khỏi đầu nối, hãy đảm bảo đã vặn hết các vít chính xác. Khi các đầu nối không được sử dụng, hãy thay thế các nắp che bụi.

Kết nối cổng Ethernet 10/100/1000 / Multigigabit

Cấu hình cổng 10/100/1000 và Multigigabit Ethernet của bộ chuyển mạch thay đổi để hoạt động ở tốc độ của thiết bị đi kèm. Nếu các cổng đi kèm không hỗ trợ tự động đàm phán, bạn có thể thiết lập thủ công các thông số tốc độ và in hai mặt. Việc kết nối các thiết bị không tự động thương lượng hoặc có các thông số tốc độ và song công được đặt theo cách thủ công có thể làm giảm hiệu suất hoặc dẫn đến không có liên kết.

Để tối đa hóa hiệu suất, hãy chọn một trong các phương pháp sau để định cấu hình các cổng Ethernet:

Để các cổng tự động thỏa thuận cả tốc độ và song công.

Đặt tốc độ giao diện và các thông số song công trên cả hai đầu của kết nối.

Kết nối Auto-MDIX

Tính năng tự động thương lượng và tính năng MDIX tự động được bật theo mặc định trên nút chuyển.

Với tính năng tự động thương lượng, cấu hình cổng chuyển đổi thay đổi để hoạt động với tốc độ của thiết bị được đính kèm. Nếu thiết bị kèm theo không hỗ trợ tự động đàm phán, bạn có thể đặt thủ công các thông số tốc độ giao diện chuyển đổi và các thông số in hai mặt.

Với auto-MDIX, thiết bị chuyển mạch sẽ phát hiện loại cáp cần thiết cho các kết nối Ethernet đồng và định cấu hình giao diện cho phù hợp.

Nếu tự động MDIX bị tắt, hãy sử dụng các hướng dẫn trong bảng này để chọn đúng cáp.

Kết nối cổng PoE và POE +

Các cổng PoE và PoE + 10/100/1000 có cùng cài đặt tự động thương lượng và các yêu cầu về cáp được mô tả trong Cổng 10/100/1000 . Các cổng này có thể cung cấp nguồn PoE và PoE + nội tuyến.

Nguồn nội tuyến PoE hỗ trợ các thiết bị tuân theo tiêu chuẩn IEEE 802.3af, cũng như Điện thoại IP Cisco và Điểm truy cập Aironet của Cisco. Mỗi cổng có thể phân phối tối đa 15,4 W PoE. Nguồn nội tuyến PoE + hỗ trợ các thiết bị tuân theo tiêu chuẩn IEEE 802.3at, bằng cách cung cấp tới 30 W nguồn PoE + cho mỗi cổng cho tất cả các cổng chuyển đổi.

Xem Mô-đun cấp nguồn để biết các mô-đun cấp nguồn cần thiết để hỗ trợ PoE và PoE + trên các thiết bị chuyển mạch 24 và 48 cổng.

Điện áp gây nguy cơ điện giật có thể tồn tại trên mạch Nguồn qua Ethernet (PoE) nếu kết nối được thực hiện bằng cách sử dụng các tiếp điểm, dây dẫn hoặc thiết bị đầu cuối bằng kim loại không được cách điện. Tránh sử dụng các phương pháp kết nối như vậy, trừ khi các bộ phận kim loại bị hở nằm trong vị trí tiếp cận hạn chế và người dùng và người dịch vụ được ủy quyền trong khu vực truy cập hạn chế được thông báo về mối nguy hiểm. Chỉ có thể truy cập vào khu vực hạn chế truy cập thông qua việc sử dụng một công cụ đặc biệt, khóa và chìa khóa hoặc các phương tiện bảo mật khác.

Dịch vụ thoại qua IP (VoIP) và dịch vụ gọi khẩn cấp không hoạt động nếu mất điện hoặc bị gián đoạn. Sau khi có điện trở lại, bạn có thể phải đặt lại hoặc cấu hình lại thiết bị để lấy lại quyền truy cập vào VoIP và dịch vụ gọi khẩn cấp. Ở Hoa Kỳ, số điện thoại khẩn cấp này là 911. Bạn cần biết số điện thoại khẩn cấp ở quốc gia của mình.

Cáp loại 5e và loại 6 có thể lưu trữ mức độ tĩnh điện cao. Luôn nối đất các dây cáp với mặt đất phù hợp và an toàn trước khi kết nối chúng với thiết bị chuyển mạch hoặc các thiết bị khác.

Hệ thống cáp hoặc thiết bị được cấp nguồn không tuân thủ có thể gây ra lỗi cổng PoE. Chỉ sử dụng hệ thống cáp tuân thủ tiêu chuẩn để kết nối Điện thoại IP tiêu chuẩn của Cisco và các điểm truy cập không dây, các thiết bị tuân thủ IEEE 802.3af hoặc 802.3at (PoE +). Bạn phải loại bỏ bất kỳ cáp hoặc thiết bị nào gây ra lỗi PoE.

Hướng dẫn cài đặt sử dụng Network Module cho Switch 9200

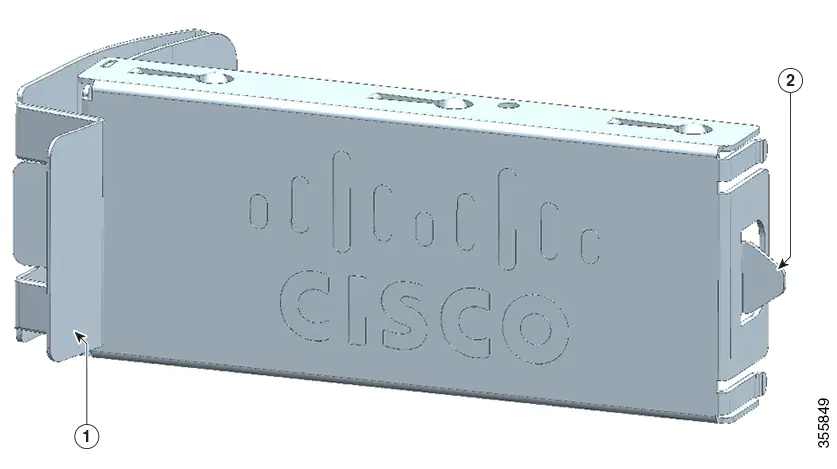

Cài đặt network modul mạng

Bộ chuyển mạch có thể hoạt động mà không cần mô-đun mạng, nhưng có sẵn một mô-đun trống (không có cổng hoặc khe cắm SFP) và nên được lắp đặt khi không cần cổng đường lên.

Thiết bị chuyển mạch tạo nhật ký khi bạn chèn hoặc loại bỏ mô-đun mạng có khe cắm SFP / SFP +.
Chỉ sử dụng các mô-đun mạng được hỗ trợ và bộ thu phát có thể cắm được của Cisco. Mỗi mô-đun có một EEPROM nối tiếp bên trong được mã hóa bằng thông tin bảo mật.

Mô-đun mạng có thể thay thế nóng. Nếu bạn xóa một mô-đun, hãy thay thế nó bằng một mô-đun mạng khác hoặc một mô-đun trống.

Thiết bị chuyển mạch tuân thủ các thông số kỹ thuật về nhiệt, an toàn và EMC khi có mô-đun mạng. Nếu không cần cổng đường lên, hãy cài đặt mô-đun mạng trống.

Trước khi bắt đầu

Khi cài đặt mô-đun mạng, hãy tuân thủ các lưu ý sau:

Không tháo mô-đun trống khỏi khe cắm trừ khi bạn đang cài đặt mô-đun mạng. Mô-đun phải luôn ở trong khe đường lên.

Không tháo phích cắm bụi khỏi bộ thu phát có thể cắm được hoặc nắp cao su khỏi cáp quang cho đến khi bạn kết nối cáp. Các phích cắm và nắp bảo vệ các cổng và cáp của mô-đun khỏi bị nhiễm bẩn và ánh sáng xung quanh.

Việc gỡ bỏ và cài đặt mô-đun mạng có thể rút ngắn thời gian sử dụng của nó. Không loại bỏ và chèn một mô-đun mạng thường xuyên hơn mức cần thiết.

Để tránh hư hỏng ESD, hãy làm theo quy trình xử lý bo mạch và linh kiện thông thường của bạn khi kết nối cáp với thiết bị chuyển mạch và các thiết bị khác.

Bước thủ tục

Gắn dây đeo tay chống ESD vào cổ tay của bạn và lên bề mặt đất.

Tháo mô-đun khỏi bao bì bảo vệ.

Xóa mô-đun trống khỏi thiết bị chuyển mạch và lưu nó. Để tháo mô-đun trống, hãy dùng tuốc-nơ-vít nới lỏng vít cố định trên mô-đun cho đến khi nó hoàn toàn bung ra khỏi khung máy.

Xác minh hướng chính xác của mô-đun của bạn trước khi cài đặt nó. Cài đặt sai có thể làm hỏng mô-đun.

Không lắp đặt mô-đun mạng bằng cáp được kết nối hoặc bộ thu phát có thể cắm được đã lắp đặt. Luôn tháo mọi dây cáp và mô-đun thu phát trước khi bạn lắp đặt mô-đun mạng.

Giao diện mô-đun có thể bị vô hiệu hóa do lỗi khi mô-đun mạng có cáp quang được kết nối được cài đặt hoặc gỡ bỏ. Nếu giao diện bị vô hiệu hóa do lỗi, bạn có thể kích hoạt lại giao diện bằng cách sử dụng lệnh cấu hình giao diện tắt và không tắt .

Đặt mô-đun hướng lên trên để lắp vào khe mô-đun. Trượt mô-đun vào khe cho đến khi vít tiếp xúc với khung. Vặn chặt các vít cố định để cố định mô-đun mạng vào đúng vị trí.

Cài đặt module quang có thể cắm được trên Network module của Cisco C9200

Bước bắt đầu
Xem ghi chú phát hành bộ chuyển mạch trên hãng Cisco để biết danh sách các module quang có thể cắm được của Cisco (module quang SFP, SFP, SFP28 và QSFP +). Chỉ sử dụng các module quang được hỗ trợ trên thiết bị chuyển mạch. Để biết thông tin mới nhất về các module quang được hỗ trợ, hãy tham khảo Thông tin về khả năng tương thích của các module quang của CISCO như CABLEXA hay SFPEX.

Để biết thông tin về cách cài đặt, gỡ bỏ, nối cáp và khắc phục sự cố module quang, hãy xem tài liệu module quang đi kèm với thiết bị của bạn.

Không tháo phích cắm bụi khỏi module quang hoặc nắp cao su khỏi cáp quang cho đến khi bạn đã sẵn sàng kết nối cáp. Các phích cắm và nắp bảo vệ các cổng và cáp của module quang khỏi bị nhiễm bẩn và ánh sáng xung quanh.

Việc tháo và lắp module quang có thể rút ngắn thời gian sử dụng của nó. Không tháo và chèn bất kỳ module quang nào thường xuyên hơn mức cần thiết.

Để tránh hư hỏng ESD, hãy làm theo quy trình xử lý bo mạch và linh kiện thông thường của bạn khi kết nối cáp với thiết bị chuyển mạch và các thiết bị khác.

Khi bạn lắp một số module quang vào nhiều cổng chuyển đổi, hãy đợi 5 giây giữa khi lắp từng module quang. Điều này sẽ ngăn không cho các cổng chuyển sang chế độ vô hiệu hóa lỗi. Tương tự, khi bạn tháo module quang khỏi cổng, hãy đợi 5 giây trước khi lắp lại.

Bước thủ tục

Gắn dây đeo tay chống ESD vào cổ tay của bạn và lên bề mặt đất.

Tìm các dấu gửi (TX) và nhận (RX) xác định đỉnh của module quang.

Trên một số module quang, đánh dấu gửi và nhận (TX và RX) có thể được hiển thị bằng các mũi tên chỉ hướng kết nối.

Nếu module quang có chốt bale-clasp, hãy di chuyển nó đến vị trí mở, không khóa.

Căn chỉnh module quang ở phía trước khe hở và đẩy cho đến khi bạn cảm thấy đầu nối khớp vào đúng vị trí.

Nếu module quang có chốt bale-clasp, hãy đóng chốt để khóa module quang tại chỗ.

Tháo các phích cắm bụi của module quang và lưu lại.

Kết nối dây nhảy quang chuẩn LC cho module.

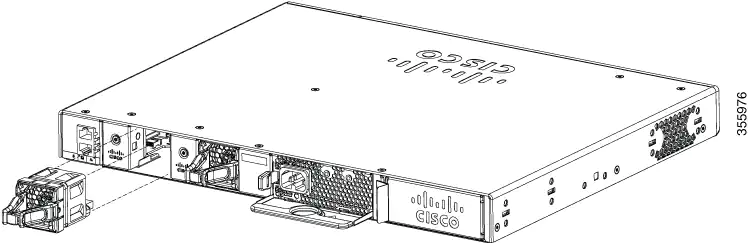

Hướng dẫn lắp đặt module nguồn dự phòng Power Supply

Khung switch mạngcó hai khe cấp nguồn hoạt động với một module cấp nguồn hoạt động và một module cấp nguồn dự phòng. Bạn có thể sử dụng hai module AC hoặc một module AC và một nắp trống. module hoạt động và module dự phòng phải cùng loại.

Tất cả các module cấp nguồn đều có quạt bên trong. Tất cả các thiết bị chuyển mạch đều có nắp trống trong khe cấp nguồn thứ hai.

Module chính có thể thay thế và module dự phòng có thể thay thế nóng. Nguồn điện dự phòng cũng có thể được sử dụng cho nguồn PoE bổ sung.

Bảng sau đây mô tả các module cấp nguồn bên trong được hỗ trợ.

Tất cả các thiết bị chuyển mạch đều có nắp trống trong khe cấp nguồn thứ hai nếu các thiết bị chuyển mạch được đặt hàng chỉ với một module cấp nguồn.

Để biết thông tin về các yêu cầu PoE và PoE + hiện có, hãy xem các phần này trong module cấp nguồn .

Các module cấp nguồn là các khối tự động sắp xếp hỗ trợ điện áp đầu vào từ 100 đến 240 VAC. Mỗi module cấp nguồn AC có một dây nguồn để kết nối với ổ cắm điện AC. Các module sử dụng dây nguồn 18 AWG.

Part Number Mô tả

PWR-C5-125WAC

125 W AC power supply module

PWR-C5-600WAC

600 W AC power supply module

PWR-C5-1KWAC

1000 W AC power supply module

PWR-C6-125WAC1

125 W AC power supply module

PWR-C6-600WAC1

600 W AC power supply module

PWR-C6-1KWAC1

1000 W AC power supply module

PWR-C5-BLANK

Blank cover

Nguồn điện AC 1000W


Nguồn điện AC 125W


Nắp khe cấp nguồn

Hướng dẫn cài đặt
Tuân thủ các nguyên tắc này khi tháo hoặc lắp module nguồn điện.

Không ép module nguồn điện vào khe cắm. Điều này có thể làm hỏng các chân trên switch mạngnếu chúng không được căn chỉnh với module.

module cấp nguồn chỉ được kết nối một phần với switch mạngcó thể làm gián đoạn hoạt động của hệ thống.

Tháo nguồn khỏi module cấp nguồn trước khi tháo hoặc lắp module.

module nguồn điện có thể thay thế nóng. Trong một số cấu hình, chẳng hạn như PoE + đầy đủ hoặc chế độ chia sẻ nguồn, việc loại bỏ module cấp nguồn sẽ khiến các thiết bị được cấp nguồn tắt cho đến khi nguồn điện phù hợp với công suất đầu vào của một module cấp nguồn duy nhất. Để giảm thiểu gián đoạn mạng, hãy đảm bảo rằng quá trình sao lưu đang hoạt động.

Cài đặt hoặc thay thế module nguồn điện AC

Thủ tục

Tắt nguồn tại nguồn của nó.

Tháo dây nguồn khỏi hộp giữ dây nguồn.

Rút dây nguồn khỏi đầu nối nguồn.

Nhấn chốt nhả ở bên phải của module nguồn điện vào trong và trượt nguồn điện ra ngoài.

Không để khe cấp nguồn mở quá 90 giây khi switch mạngđang hoạt động.

Thiết bị này có thể có nhiều hơn một kết nối nguồn điện. Tất cả các kết nối phải được gỡ bỏ để khử nguồn điện cho thiết bị. Tuyên bố 1028

Cắm bộ nguồn mới vào khe cấp nguồn và đẩy nhẹ vào khe. Khi được lắp đúng cách, nguồn điện (không bao gồm bộ giữ dây nguồn) sẽ thẳng hàng với bảng điều khiển phía sau của switch.

Cài đặt bộ giữ dây nguồn như sau:

Cố định dây đeo trong bộ giữ dây nguồn vào module nguồn điện để giữ kẹp ở vị trí.

Trượt kẹp giữ bộ giữ nhiệt xung quanh dây nguồn AC và đặt bộ giữ này gần nguồn điện nhất.

Tùy thuộc vào chiều rộng của dây nguồn, điều chỉnh kích thước của kẹp giữ, nếu cần.

Nhấn các tab trên kẹp giữ về phía nhau để giữ chặt dây nguồn AC.

Kết nối dây nguồn với nguồn điện và ổ cắm điện AC. Bật nguồn ở nguồn điện.

Xác nhận rằng đèn LED AC OK và PS OK của nguồn điện có màu xanh lục.

Lắp đặt thay thế module quạt Fan

Thiết bị chuyển mạch Cisco Catalyst 9200 (C9200) Series hỗ trợ hai module quạt có thể thay thế tại hiện trường, cung cấp hỗ trợ dự phòng N + 1. switch mạng sẽ có thể hoạt động ở nhiệt độ môi trường xung quanh nếu một trong các quạt bị lỗi.

Tuân thủ các nguyên tắc này khi tháo hoặc lắp module quạt:

Không ép module quạt vào khe cắm. Điều này có thể làm hỏng các chân trên switch mạng nếu chúng không được căn chỉnh với module.

Module quạt chỉ được kết nối một phần với switch mạng có thể làm gián đoạn hoạt động của hệ thống.

switch mạng hỗ trợ hoán đổi nóng module quạt. Bạn có thể tháo và thay thế module mà không làm gián đoạn hoạt động của switch mạng bình thường.

Véo tay cầm nhả module quạt và trượt module ra ngoài.

Bạn nên thay thế module quạt trong vòng 5 phút để tránh làm nóng switch mạng.

Lắp module quạt vào khe quạt và ấn chắc chắn vào khe, tạo áp lực lên phần cuối của module, không phải tay cầm chiết. Khi được lắp đúng cách, module quạt sẽ nằm ngang với bảng điều khiển phía sau của switch mạng. Khi quạt đang hoạt động, đèn LED màu xanh lục sẽ sáng ở góc trên cùng bên trái của quạt.

Không thò tay vào khe trống khi lắp đặt hoặc tháo module. Mạch điện tiếp xúc là một mối nguy hiểm về năng lượng.
