【 Hướng dẫn cài đặt 】phần cứng chuyển mạch Catalyst 3650

Hướng dẫn cài đặt phần cứng chuyển mạch Catalyst 3650 Switch Layer 3 Cisco

Thiết bị chuyển mạch Catalyst 3650 Series là thiết bị chuyển mạch Ethernet mà bạn có thể kết nối các thiết bị như IP Phone của Cisco, Access Point của Cisco và các thiết bị mạng khác như máy chủ, bộ định tuyến router và các thiết bị chuyển mạch switch CBS hay switch Nexus khác.

Cisco Catalyst 3650 Series
WS-C3650-24TS-L $ WS-C3650-24TS-E $
WS-C3650-24TS-S $ WS-C3650-48TS-S $
WS-C3650-24TD-S $ WS-C3650-48TD-S $

Thiết bị chuyển mạch Catalyst 3650 hỗ trợ xếp chồng thông qua công nghệ Cisco StackWise-160.

Cisco IOS Image Mô tả
WS-C3650-24TS-L LAN Base Stackable
24 10/100/1000 Ethernet downlink ports
4 1-Gigabit small form-factor pluggable (SFP) uplink ports,
250-W power supply
WS-C3650-48TS-L LAN Base Stackable
48 10/100/1000 Ethernet downlink ports
4 1-Gigabit SFP uplink ports
250-W power supply
WS-C3650-24PS-L LAN Base Stackable
24 10/100/1000 PoE+1 downlink ports
4 1-Gigabit SFP uplink ports
640-W power supply
WS-C3650-48PS-L LAN Base Stackable
48 10/100/1000 PoE+ downlink ports
4 1-Gigabit SFP uplink ports
640-W power supply
WS-C3650-48FS-L LAN Base Stackable
48 10/100/1000 Full PoE downlink ports
4 1-Gigabit SFP uplink ports
1025-W power supply
WS-C3650-24TD-L LAN Base Stackable
24 10/100/1000 Ethernet downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-48TD-L LAN Base Stackable
48 10/100/1000 Ethernet downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-24PD-L LAN Base Stackable
24 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48PD-L LAN Base Stackable
48 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48FD-L LAN Base Stackable
48 10/100/1000 Full PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
1025-W power supply
WS-C3650-48FQ-L LAN Base Stackable
48 10/100/1000 Full PoE downlink ports
4 10-Gigabit SFP+ uplink ports
1025-W power supply
WS-C3650-48PQ-L LAN Base Stackable
48 10/100/1000 PoE+ downlink ports
4 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48TQ-L LAN Base Stackable
48 10/100/1000 Ethernet downlink ports
4 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-8X24UQ-L LAN Base Stackable
8 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
16 10/100/1000 Cisco UPOE downlink ports
4 10-Gigabit uplink SPF+ ports
1100-W power supply
WS-C3650-8X24PD-L LAN Base Stackable
8 100M/1G/2.5G/5G/10G PoE+ downlink ports
16 10/100/1000 PoE+ downlink ports
2 10-Gigabit SFP+ uplink ports
715-W power supply
WS-C3650-12X48UZ-L LAN Base Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
2 40-Gigabit uplink QSFP+ ports
1100-W power supply
WS-C3650-12X48UR-L LAN Base Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
8 10-Gigabit uplink SFP+ ports
1100-W power supply
WS-C3650-12X48UQ-L LAN Base Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
4 10-Gigabit uplink SFP+ ports
1100-W power supply
WS-C3650-12X48FD-L LAN Base Stackable
12 100M/1G/2.5G/5G/10G Full PoE downlink ports
36 10/100/1000 Full PoE downlink ports
2 10-Gigabit SFP+ uplink ports
1100-W power supply
WS-C3650-24PDM-L LAN Base Stackable
24 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
Fixed 640-W power supply
WS-C3650-48FQM-L LAN Base Stackable
48 10/100/1000 Full PoE downlink ports
4 10-Gigabit SFP+ uplink ports
Fixed 975-W power supply
WS-C3650-24TS-S IP Base Stackable
24 10/100/1000 Ethernet downlink ports
4 1-Gigabit SFP uplink ports
775-W power supply
WS-C3650-48TS-S IP Base Stackable
48 10/100/1000 Ethernet downlink ports
4 1-Gigabit SFP uplink ports
250-W power supply
WS-C3650-24PS-S IP Base Stackable
24 10/100/1000 PoE+ downlink ports
4 1-Gigabit SFP uplink ports
640-W power supply
WS-C3650-48PS-S IP Base Stackable
48 10/100/1000 PoE+ downlink ports
4 1-Gigabit SFP uplink ports
640-W power supply
WS-C3650-48FS-S IP Base Stackable
48 10/100/1000 Full PoE downlink ports
4 1-Gigabit SFP uplink ports
1025-W power supply
WS-C3650-24TD-S IP Base Stackable
24 10/100/1000 Ethernet downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-48TD-S IP Base Stackable
48 10/100/1000 Ethernet downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-24PD-S IP Base Stackable
24 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48PD-S IP Base Stackable
48 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48FD-S IP Base Stackable
48 10/100/1000 Full PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
1025-W power supply
WS-C3650-48FQ-S IP Base Stackable
48 10/100/1000 Full PoE downlink ports
4 10-Gigabit SFP+ uplink ports
1025-W power supply
WS-C3650-48PQ-S IP Base Stackable
48 10/100/1000 PoE+ downlink ports
4 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48TQ-S IP Base Stackable
48 10/100/1000 Ethernet downlink ports
4 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-8X24UQ-S IP Base Stackable
8 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
16 10/100/1000 Cisco UPOE downlink ports
4 10-Gigabit uplink SFP+ ports
1100-W power supply
WS-C3650-8X24PD-S IP Base Stackable
8 100M/1G/2.5G/5G/10G PoE+ downlink ports
16 10/100/1000 PoE+ downlink ports
2 10-Gigabit SFP+ uplink ports
715-W power supply
WS-C3650-12X48UR-S IP Base Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
8 10-Gigabit uplink SFP+ ports
1100-W power supply
WS-C3650-12X48UZ-S IP Base Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
2 40-Gigabit uplink QSFP+ ports
1100-W power supply
WS-C3650-12X48UQ-S IP Base Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
4 10-Gigabit uplink SFP+ ports
1100-W power supply
WS-C3650-12X48FD-S IP Base Stackable
12 100M/1G/2.5G/5G/10G Full PoE downlink ports
36 10/100/1000 Full PoE downlink ports
2 10-Gigabit SFP+ uplink ports
1100-W power supply
WS-C3650-24PDM-S IP Base Stackable
24 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
Fixed 640-W power supply
WS-C3650-48FQM-S IP Base Stackable
48 10/100/1000 Full PoE downlink ports
4 10-Gigabit SFP+ uplink ports
Fixed 975-W power supply
WS-C3650-24TS-E IP Services Stackable
24 10/100/1000 Ethernet downlink ports
4 1-Gigabit SFP uplink ports
250-W power supply
WS-C3650-48TS-E IP Services Stackable
48 10/100/1000 Ethernet downlink ports
4 1-Gigabit SFP uplink ports
250-W power supply
WS-C3650-24PS-E IP Services Stackable
24 10/100/1000 PoE+ downlink ports
4 1-Gigabit SFP uplink ports
640-W power supply
WS-C3650-48PS-E IP Services Stackable
48 10/100/1000 PoE+ downlink ports
4 1-Gigabit SFP uplink ports
640-W power supply
WS-C3650-48FS-E IP Services Stackable
48 10/100/1000 Full PoE downlink ports
4 1-Gigabit SFP uplink ports
1025-W power supply
WS-C3650-24TD-E IP Services Stackable
24 10/100/1000 Ethernet downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-48TD-E IP Services Stackable
48 10/100/1000 Ethernet downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-24PD-E IP Services Stackable
24 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48PD-E IP Services Stackable
48 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48FD-E IP Services Stackable
48 10/100/1000 Full PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
1025-W power supply
WS-C3650-48FQ-E IP Services Stackable
48 10/100/1000 Full PoE downlink ports
4 10-Gigabit SFP+ uplink ports
1025-W power supply
WS-C3650-48PQ-E IP Services Stackable
48 10/100/1000 PoE+ downlink ports
4 10-Gigabit SFP+ uplink ports
640-W power supply
WS-C3650-48TQ-E IP Services Stackable
48 10/100/1000 Ethernet downlink ports
4 10-Gigabit SFP+ uplink ports
250-W power supply
WS-C3650-8X24UQ-E IP Services Stackable
8 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
16 10/100/1000 Cisco UPOE downlink ports
4 10-Gigabit SFP+ uplink ports
1100-W power supply
WS-C3650-8X24PD-E IP Services Stackable
8 100M/1G/2.5G/5G/10G PoE+ downlink ports
16 10/100/1000 PoE+ downlink ports
2 10-Gigabit SFP+ uplink ports
715-W power supply
WS-C3650-12X48UR-E IP Services Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
8 10-Gigabit SFP+ uplink ports
1100-W power supply
WS-C3650-12X48UZ-E IP Services Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
2 40-Gigabit QSFP+ uplink ports
1100-W power supply
WS-C3650-12X48UQ-E IP Services Stackable
12 100M/1G/2.5G/5G/10G Cisco UPOE downlink ports
36 10/100/1000 Cisco UPOE downlink ports
4 10-Gigabit SFP+ uplink ports
1100-W power supply
WS-C3650-12X48FD-E IP Services Stackable
12 100M/1G/2.5G/5G/10G Full PoE downlink ports
36 10/100/1000 Full PoE downlink ports
2 10-Gigabit SFP+ uplink ports
1100-W power supply
WS-C3650-24PDM-E IP Services Stackable
24 10/100/1000 PoE+ downlink ports
2 1-Gigabit SFP uplink ports
2 10-Gigabit SFP+ uplink ports
Fixed 640-W power supply
WS-C3650-48FQM-E IP Services Stackable
48 10/100/1000 Full PoE downlink ports
4 10-Gigabit SFP+ uplink ports
Fixed 975-W power supply

Bảng điều khiển phía trước

Phần này mô tả các thành phần của bảng điều khiển phía trước:

24 hoặc 48 cổng đường xuống thuộc một trong các loại sau:

  • 10/100/1000 cổng
  • 10/100/1000 cổng PoE +
  • 10/100/1000 cổng Cisco UPOE
  • Cổng 100M / 1G / 2.5G / 5G / 10G PoE +
  • Cổng Cisco UPOE 100M / 1G / 2.5G / 5G / 10G
  • Cổng đường uplink của một trong các loại này hoặc kết hợp của:
    • Khe cắm Module SFP
    • Khe cắm Module SFP +
    • Các khe cắm Module QSFP +
  • Đầu nối USB loại A
  • Cổng USB mini-Type B (bảng điều khiển)
  • Đèn LED
  • Nut điêu chỉnh chê độ
  • Nút UDI
Catalyst 3650-24PS-L Switch Front Panel
Catalyst 3650-24PS-L Switch Front Panel
Catalyst 3650-48PD-L Switch Front Panel
Catalyst 3650-48PD-L Switch Front Panel
Catalyst 3650-24PDM Switches Front Panel
Catalyst 3650-24PDM Switches Front Panel
Catalyst WS-3650-12X48UQ-L/S/E Switches Switches Front Panel
Catalyst WS-3650-12X48UQ-L/S/E Switches Switches Front Panel
Catalyst WS-3650-8X24UQ-L/S/E Switches Front Panel
Catalyst WS-3650-8X24UQ-L/S/E Switches Front Panel

10/100/1000 cổng Ethernet

10/100/1000 EtheCổng rnet sử dụng đầu nối RJ-45 với sơ đồ chân Ethernet. Cáp len tối đagth là 328 feet (100 mét). Lưu lượng 100BASE-TX và 1000BASE-T yêu cầu cáp xoắn đôi (UTP) không được che chắn Loại 5, Loại 5e hoặc Loại 6. Lưu lượng 10BASE-T có thể sử dụng cáp UTP loại 3 hoặc loại 4.

Cổng Ethernet 100M / 1G / 2.5G / 5G / 10G

Các cổng Ethernet 100M / 1G / 2.5G / 5G / 10G sử dụng đầu nối RJ45 với sơ đồ chân Ethernet. Các cổng này không hỗ trợ tốc độ 10 Mbps. Lưu lượng 100 Mbps và 1 Gbps yêu cầu cáp xoắn đôi (UTP) không được che chắn Loại 5 / 5e / 6, với chiều dài cáp tối đa là 100 m. Lưu lượng 2,5 Gbps yêu cầu cáp UTP loại 5e / 6 / 6a, với chiều dài cáp tối đa là 100 m. Lưu lượng 5 Gbps yêu cầu cáp UTP loại 5e với chiều dài cáp tối đa là 70 m và cáp UTP loại 6 / 6a với chiều dài cáp tối đa là 100 m. Lưu lượng 10G yêu cầu cáp UTP loại 6, với chiều dài cáp tối đa là 55 m và cáp UTP loại 6a, với chiều dài cáp tối đa là 100 m.

Cổng PoE + và Cisco UPOE

Các Cổng PoE + và Cisco UPOE sử dụng cùng một đầu nối, như được mô tả trong phần “Cổng Ethernet 10/100/1000” .

Các cổng PoE + này cung cấp:

  • Hỗ trợ cho các thiết bị được cấp nguồn tương thích IEEE 802.3af (lên đến 15,4 W PoE trên mỗi cổng) và hỗ trợ cho các thiết bị được cấp nguồn tương thích với IEEE 802.3at (lên đến 30 W PoE + cho mỗi cổng).
  • Hỗ trợ PoE nâng cao của Cisco.
  • Hỗ trợ cho các thiết bị tiêu chuẩn do Cisco cung cấp.
  • Hỗ trợ có thể định cấu hình cho quản lý điện năng thông minh của Cisco, bao gồm đàm phán nguồn điện nâng cao, dự phòng nguồn điện và chính sách nguồn điện trên mỗi cổng.
  • Các cổng UPOE của Cisco cung cấp hỗ trợ cho các thiết bị được cấp nguồn (lên đến 60 W cho mỗi cổng).
  • Tùy thuộc vào các Module cấp nguồn được lắp đặt, mỗi cổng có thể cung cấp tới 60 W Cisco UPOE. Xem Bảng 1-15 để biết ma trận cấp nguồn xác định nguồn PoE và PoE + khả dụng, và nguồn UPOE của Cisco trên mỗi cổng.

Cổng quản lý

Cổng quản lý Ethernet (xem phần “Cổng quản lý Ethernet” )
RJ-45 cổng bảng điều khiển (EIA / TIA-232) (xem phần “Cổng bảng điều khiển RJ-45” )
Bàn điều khiển USB mini-Type B port (đầu nối 5 chân)
Bạn có thể kết nối chuyển sang máy chủ chẳng hạn như máy trạm Windows hoặc máy chủ đầu cuối thông qua cổng quản lý Ethernet, cổng bảng điều khiển RJ-45 hoặc cổng bảng điều khiển USB (cổng USB mini-Type B).

Kết nối cổng bảng điều khiển USB sử dụng cáp USB Loại A đến USB Loại B 5 chân. Tốc độ giao diện bảng điều khiển USB giống như tốc độ giao diện bảng điều khiển RJ-45.

Cổng USB Mini-Type B

switch chia mạng cung cấp kết nối bảng điều khiển USB mini-Type B trên bảng điều khiển phía trước và cổng bảng điều khiển RJ-45 trên bảng điều khiển phía sau của switch chia mạng. Đầu ra bảng điều khiển luôn hoạt động trên cả hai đầu nối, nhưng đầu vào bảng điều khiển chỉ hoạt động trên một đầu nối tại một thời điểm, với đầu nối USB được ưu tiên hơn đầu nối RJ-45.

Sử dụng cáp USB loại A-to-USB 5 chân mini-Type B để kết nối PC hoặc thiết bị khác với bộ chuyển mạch. Cáp USB bắt buộc được bao gồm trong bộ phụ kiện tùy chọn.

Thiết bị được kết nối phải bao gồm một ứng dụng mô phỏng đầu cuối.

Cổng Uplink

Tùy thuộc vào kiểu switch chia mạng, một số cổng đường lên có sẵn để kết nối với các thiết bị khác:

  • Bốn khe cắm chỉ hỗ trợ các Module SFP 1-Gigabit
  • Hai khe cắm (bên trái) chỉ hỗ trợ Module SFP 1-Gigabit và hai khe cắm (bên phải) hỗ trợ Module 10-Gigabit SFP + hoặc Module SFP 1-Gigabit
  • Hai khe hỗ trợ Module SFP 1-Gigabit hoặc Module SFP + 10-Gigabit
  • Bốn khe hỗ trợ Module SFP 1-Gigabit hoặc Module SFP + 10-Gigabit
  • Tám khe hỗ trợ Module SFP 1-Gigabit hoặc Module SFP + 10-Gigabit
  • Hai khe hỗ trợ Module QSFP + 40-Gigabit

Nếu bạn chèn một Module SFP + vào một khe cắm Module SFP, thì khe cắm Module SFP + không hoạt động và switch chia mạng ghi lại một thông báo lỗi. Các Module SFP có thể hoạt động trong các khe cắm Module SFP +.

Module SFP, SFP + và QSFP +

Các Module SFP và SFP + cung cấp kết nối đồng hoặc cáp quang với các thiết bị khác. Các Module thu phát này có thể thay thế tại hiện trường và cung cấp các giao diện đường lên khi được lắp đặt trong một khe Module SFP. Các Module SFP có đầu nối LC cho kết nối sợi quang hoặc đầu nối RJ-45 cho kết nối đồng.

Chỉ sử dụng các Module SFP và SFP + của Cisco trên thiết bị chuyển mạch. Để biết thông tin mới nhất về Module SFP / SFP + được hỗ trợ.

Module quang 40-Gigabit QSFP + là Module quang duplex, có thể hoán đổi nóng với bốn kênh truyền và nhận quang độc lập. Các kênh này có thể kết thúc trong một bộ thu phát QSFP + 40-Gigabit khác hoặc các kênh có thể được chia thành bốn bộ thu phát 10-Gigabit SFP + riêng biệt.

Đèn LED

Bạn có thể dùng các đèn LED của switch chia mạng để theo dõi hoạt động của switch chia mạng và hiệu suất của nó. Hình 1-8 cho thấy các đèn LED chuyển đổi vàNút chế độ mà bạn sử dụng để chọn chế độ cổng.

Chuyển đổi đèn LED bảng điều khiển phía trước

Switch Front Panel LED
Switch Front Panel LED
Catalyst 3650-24PDM and Catalyst 3650-48FQM Switches Front Panel LED
Catalyst 3650-24PDM and Catalyst 3650-48FQM Switches Front Panel LED

UID / Đèn LED báo hiệu

Quản trị viên có thể bật UID và đèn LED báo hiệu để chỉ ra rằng switch chia mạng cần được chú ý. Nó giúp quản trị viên xác định switch chia mạng. Có thể bật đèn hiệu bằng cách nhấn nút UID trên bảng điều khiển phía trước của switch chia mạng hoặc bằng cách sử dụng CLI. Có một đèn hiệu màu xanh lam trên bảng điều khiển phía trước và phía sau của switch chia mạng. Đèn hiệu màu xanh lam trên bảng điều khiển phía trước là một nút có nhãn UID và trên bảng điều khiển phía sau là một đèn LED có nhãn BEACON.

Các mẫu switch chia mạng sau có đèn LED UID:

WS-C3650-8X24UQ-L / S / E
WS-C3650-8X24PD-L / S / E
WS-C3650-12X48UZ-L / S / E
WS-C3650-12X48UR-L / S / E
WS-C3650-12X48UQ-L / S / E
WS-C3650-12X48FD-L / S / E

Bảng điều khiển phía sau

Switch chia mạng bao gồm các đầu nối StackWise, cổng, Module quạt và Module cấp nguồn.

Catalyst 3650 Switch Rear Panel
Catalyst 3650 Switch Rear Panel
Catalyst 3650-24PDM and Catalyst 3650-48FQM Switches’ Rear Panel
Catalyst 3650-24PDM and Catalyst 3650-48FQM Switches’ Rear Panel
Switch Fan Module
Switch Fan Module

Cổng StackWise

Cổng StackWise được sử dụng để kết nối các thiết bị chuyển mạch trong cấu hình xếp chồng StackWise. Cáp StackWise được sử dụng để kết nối các cổng StackWise để xếp chồng.

Bộ điều hợp StackWise phải được cài đặt trong cổng StackWise để cho phép xếp chồng. Các khoảng trống bộ điều hợp StackWise được cài đặt trong các cổng StackWise là thiết lập mặc định.

Đối với các thiết bị chuyển mạch Catalyst 3650 trong đó việc xếp chồng được chỉ định, các bộ điều hợp StackWise được cài đặt sẵn trong các cổng StackWise và tùy chọn Cáp StackWise có thể được đặt hàng. Khi việc xếp chồng không được chỉ định, nhưng được yêu cầu, phải loại bỏ các khoảng trống bộ điều hợp StackWise và cài đặt bộ điều hợp StackWise.

Chỉ sử dụng các loại cáp đã được phê duyệt và chỉ kết nối với thiết bị tương tự của Cisco. Thiết bị có thể bị hỏng nếu được kết nối với cáp hoặc thiết bị không được phê duyệt của Cisco.

Bạn không thể có ngăn xếp switch chia mạng chứa hỗn hợp các switch chia mạng Catalyst 3650 và Catalyst 3850.

Module cung cấp điện

Bộ chuyển mạch 24 cổng và 48 cổng được cấp nguồn thông qua một hoặc hai bên trong các môđun cung cấp điện.

switch chia mạng có hai khe cắm Module cấp nguồn bên trong. Bạn có thể sử dụng hai Module AC, hai Module DC, cấu hình hỗn hợp của một Module nguồn AC và một Module nguồn DC hoặc một Module cấp nguồn và một nắp trống. switch chia mạng có thể hoạt động với một hoặc hai Module cấp nguồn hoạt động.

Bảng cho thấy các Module cung cấp điện mặc định đi kèm với mỗi kiểu switch chia mạng. Tất cả các Module cấp nguồn (ngoại trừ các nắp trống) đều có quạt bên trong. Tất cả các thiết bị chuyển mạch đều có nắp trống trong khe cấp nguồn thứ hai nếu các thiết bị chuyển mạch chỉ được định cấu hình với một nguồn điện.

Không vận hành switch chia mạng khi một khe cắm Module cấp nguồn trống. Để làm mát khung máy thích hợp, cả hai khe cắm Module cấp nguồn phải được bố trí hoặc có nguồn điện hoặc nắp trống.

Các Module cung cấp điện sau được hỗ trợ:

  • PWR-C2-250WAC
  • PWR-C2-640WAC
  • PWR-C2-1025WAC
  • PWR-C2-640WDC

Module quạt

Switch chia mạng có ba cục nóng bên trong Module quạt 12-V có thể ứng dụng. Hệ thống lưu thông không khí bao gồm các Module quạt và các Module cấp điện. Các kiểu luồng gió khác nhau tùy thuộc vào cấu hình nguồn điện.

Switch Fan Module
Switch Fan Module
Catalyst 3650-24PDM and Catalyst 3650-48FQM Switches’ Airflow Pattern
Catalyst 3650-24PDM and Catalyst 3650-48FQM Switches’ Airflow Pattern

Hình ảnh mô tả luồng gió cho các thiết bị chuyển mạch 24 cổng và 48 cổng. Mũi tên màu xanh lam cho thấy luồng không khí mát và mũi tên màu đỏ cho thấy luồng không khí ấm. Khi các Module quạt hoạt động bình thường, đèn LED màu xanh lục sẽ sáng ở góc trên cùng bên trái của cụm quạt (nhìn từ phía sau). Nếu quạt bị lỗi, đèn LED sẽ chuyển sang màu hổ phách. switch chia mạng có thể hoạt động với hai quạt hoạt động, nhưng quạt hỏng phải được thay thế càng sớm càng tốt để tránh gián đoạn dịch vụ do lỗi quạt thứ hai.

Cần có ba quạt để làm mát thích hợp.

Cổng quản lý

Cấu hình chuyển mạch có thể được quản lý thông qua cổng Ethernet 10/100/1000 hoặc cổng bảng điều khiển RJ-45.

Cổng quản lý Ethernet

Bạn có thể kết nối bộ chuyển mạch với một máy chủ như máy trạm Windows hoặc máy chủ đầu cuối thông qua 10/1Cổng quản lý Ethernet 00/1000 hoặc một trong những nhược điểmcác cổng ole (xem Hình 1-13 ). Cổng quản lý Ethernet 10/100/1000 là giao diện định tuyến và chuyển tiếp VPN và sử dụng cáp chéo RJ-45 hoặc cáp đi thẳng.

Cổng quản lý Ethernet 10/100/1000 là đầu nối RJ-45 nên được kết nối với máy trạm Windows hoặc máy chủ đầu cuối. Không kết nối cổng này với cổng khác trong cùng một bộ chuyển mạch hoặc với bất kỳ cổng nào trong cùng một ngăn xếp bộ chuyển mạch.

Cổng điều khiển RJ-45

Kết nối cổng bảng điều khiển RJ-45 sử dụng cáp RJ-45-to-DB-9 cái được cung cấp.

Hướng dẫn cài đặt

Chương này mô tả cách cài đặt và kết nối switch chia mạng Catalyst 3650. Nó cũng bao gồm việc lập kế hoạch và cân nhắc về hệ thống cáp cho các thiết bị chuyển mạch xếp chồng.

Trước khi cài đặt switch chia mạng, hãy xác minh rằng các hướng dẫn nàyđược đáp ứng.

Đối với khoảng trống đến các tấm phía trước và phía sau, hãy đảm bảo rằng:
Các chỉ số trên bảng điều khiển phía trước có thể dễ dàng đọc.

Khe hở cách mặt sau của switch chia mạng ít nhất 4,4 in (11,1 cm).

Quyền truy cập vào các cổng là đủ để đi dây không hạn chế.

Dây nguồn AC có thể tiếp cận từ ổ cắm điện AC đến đầu nối trên bảng điều khiển phía sau của switch chia mạng.

Đáp ứng bán kính uốn cong tối thiểu của Module SFP hoặc SFP + và chiều dài đầu nối. Xem tài liệu Module SFP hoặc SFP + tương ứng để biết thêm thông tin.

Quyền truy cập vào phía sau của giá là đủ để kết nối Module Cisco RPS 2300 tùy chọn.

Đối với các switch chia mạng có Module cấp nguồn 1025-W tùy chọn (PWR-C2-1025WAC) hoặc Module cấp nguồn 1100-W (PWR-C1-1100WAC), hãy gắn switch chia mạng lên giá trước khi lắp đặt Module cấp nguồn.

Đảm bảo rằng các Module cấp nguồn và Module quạt được lắp chắc chắn vào khung trước khi di chuyển switch chia mạng.

Khi kết nối hoặc ngắt kết nối dây nguồn trên switch chia mạng được lắp đặt trên hoặc dưới switch chia mạng được trang bị nguồn điện 1025 W hoặc 1100 W, bạn có thể phải tháo Module khỏi switch chia mạng để tiếp cận dây nguồn.

Cáp tránh xa các nguồn điện tiếng ồn, chẳng hạn như radio, đường dây điện và thiết bị chiếu sáng huỳnh quang. Đảm bảo rằng cáp nằm cách xa các thiết bị khác một cách an toàn có thể làm hỏng cáp.

Đối với kết nối đồng trên cổng Ethernet, chiều dài cáp từ bộ chuyển mạch đến thiết bị được kết nối có thể lên đến 328 feet (100 mét).

Mỗi cổng phải phù hợp với thông số kỹ thuật về độ dài sóng trên đầu kia của cáp và cáp không được vượt quá chiều dài cáp tối đa.

Môi trường hoạt động nằm trong phạm vi chính xác.

Luồng không khí xung quanh switch chia mạng và qua lỗ thông hơi không bị hạn chế.

Nhiệt độ xung quanh thiết bị không vượt quá 113 ° F (45 ° C). Nếu switch chia mạng được lắp đặt trong cụm kín hoặc nhiều cụm, nhiệt độ xung quanh switch chia mạng có thể lớn hơn nhiệt độ phòng bình thường.

Thiết bị chuyển mạch Ethernet của Cisco được trang bị các cơ chế làm mát, chẳng hạn như quạt và máy thổi. Tuy nhiên, những quạt và máy thổi này có thể hút bụi và các hạt khác, gây tích tụ chất gây ô nhiễm bên trong khung máy, có thể dẫn đến sự cố hệ thống. Bạn phải lắp đặt thiết bị này trong môi trường không có bụi và vật liệu dẫn điện lạ (chẳng hạn như mảnh kim loại từ các hoạt động xây dựng) càng tốt.

Xác minh hoạt động của switch chia mạng

Trước khi bạn lắp switch chia mạng vào giá, trên bàn hoặc tủ rack, bạn nên bật switch chia mạng và xác minh rằng switch chia mạng đã qua POST. Để biết các bước cần thực hiện để kết nối PC với switch và chạy Express Setup, hãy xem phần “Running Express Setup”

Nguyên tắc xếp chồng stack switch

Bộ điều hợp StackWise phải được cài đặt trong cổng xếp chồng để cho phép xếp chồng. Cáp StackWise kết nối với bộ điều hợp StackWise trong cổng xếp chồng. Đối với các thiết bị chuyển mạch được đặt hàng có xếp chồng, các bộ điều hợp StackWise được cài đặt sẵn. Nếu bộ chuyển mạch không được đặt hàng có xếp chồng, các bộ chuyển đổi phải được đặt hàng riêng và được lắp đặt.

Trước khi kết nối các switch chia mạng trong một ngăn xếp, hãy tuân thủ các nguyên tắc xếp chồng sau:

Kích thước của switch chia mạng và bất kỳ Module cung cấp điện tùy chọn nào. Module cấp nguồn 1025-W và 1100-W dài hơn các Module khác. Việc xếp chồng lên nhau các switch chia mạng có cùng Module cấp nguồn giúp việc đấu dây các switch chia mạng trở nên dễ dàng hơn.

Chiều dài của cáp StackWise. Tùy thuộc vào cấu hình bạn có, bạn có thể cần cáp StackWise có kích thước khác nhau. Nếu bạn không chỉ định chiều dài của cáp StackWise, cáp 0,5 mét sẽ được cung cấp. Nếu bạn cần cáp 1 mét hoặc cáp 3 mét, bạn có thể đặt hàng từ nhà cung cấp Cisco của mình. Phần “Cấu hình cáp ngăn xếp dữ liệu” cung cấp các ví dụ về cấu hình được đề xuất.

Bán kính uốn cong tối thiểu và đường kính cuộn cho cáp StackWise. Chúng tôi đề xuất bán kính uốn cong và đường kính cuộn tối thiểu cho mỗi cáp StackWise.

Ngăn xếp dữ liệu có thể được tạo với tối đa chín switch chia mạng trong một ngăn xếp.

Cấu hình cáp ngăn xếp dữ liệu

Hình dưới là một ví dụ về cấu hình được khuyến nghị sử dụng cáp StackWise 0,5 mét được cung cấp. Trong ví dụ này, các thiết bị chuyển mạch được xếp chồng lên nhau trên giá thẳng đứng hoặc trên bàn. Cấu hình này cung cấp các kết nối dự phòng.

Data Stacking the Catalyst 3650 Switches in a Rack or on a Table Using the 0.5-meter StackWise Cables
Data Stacking the Catalyst 3650 Switches in a Rack or on a Table Using the 0.5-meter StackWise Cables

Cài đặt tai Rack-Mount cho Switch

Giá 19 inch đi kèm với switch chia mạng. Việc lắp đặt switch chia mạng trong các loại tủ rack khác yêu cầu một bộ tủ rack tùy chọn không đi kèm với switch chia mạng.

19-inch Racks
19-inch Racks
Mounting the Switch on a Rack
Mounting the Switch on a Rack

Cài đặt các cổng StackWise

Trước khi kết nốicáp StackWise, hãy xem lại phần “Lập kế hoạch cho một ngăn xếp dữ liệu Switch” . Luôn sử dụng cáp StackWise được Cisco phê chuẩn để kết nối các thiết bị chuyển mạch.

Connecting the StackWise Cable to the StackWise Adapter
Connecting the StackWise Cable to the StackWise Adapter

Việc tháo và lắp cáp StackWise có thể làm giảm tuổi thọ hữu ích của nó. Không tháo và lắp cáp thường xuyên hơn mức cần thiết (hỗ trợ tháo và lắp lên đến 200 lần).

Cài đặt và xóa Module SFP và SFP +

Phần này giải thích cách cài đặt và gỡ bỏ các Module SFP và SFP +.

Installing an SFP and SFP+ Module
Installing an SFP and SFP+ Module
Connecting an SFP Cable to an SFP Module Installed in an Uplink Port
Connecting an SFP Cable to an SFP Module Installed in an Uplink Port

Kết nối thiết bị với cổng Ethernet

10/100/1000 kết nối cổng Ethernet

10/100/1000 Etcổng hernet sử dụng đầu nối RJ-45 với sơ đồ chân Ethernet. Chiều dài cáp tối đa là 328 feet (100 mét). Lưu lượng 100BASE-TX và 1000BASE-T yêu cầu cáp UTP loại 5, loại 5e hoặc loại 6. Lưu lượng 10BASE-T có thể sử dụng cáp Loại 3 hoặc Loại 4.

Tính năng tự động thương lượng được bật theo mặc định trên nút chuyển. Trong cài đặt này, các cổng chuyển đổi tự cấu hình để hoạt động ở tốc độ của thiết bị đính kèm. Nếu thiết bị được đính kèm không hỗ trợ tự động đàm phán, bạn có thể đặt tốc độ cổng chuyển đổi một cách rõ ràng và dutham số plex. Để tối đa hóa hiệu suất, hãy để các cổng tự động thỏa thuận cả tốc độ và song công hoặc đặt các thông số tốc độ cổng và song công trên cả hai đầu của kết nối.

Để đơn giản hóa hệ thống cáp, tính năng giao diện tự động phụ thuộc vào phương tiện (tự động MDIX) được bật theo mặc định trên switch chia mạng. Với tính năng auto-MDIX được bật, switch chia mạng sẽ phát hiện loại cáp cần thiết cho các kết nối Ethernet đồng và định cấu hình giao diện cho phù hợp. Do đó, bạn có thể sử dụng cáp chéo hoặc cáp thẳng cho các kết nối với cổng Ethernet 10/100/1000 bất kể loại thiết bị ở đầu kia của kết nối.

Xem hướng dẫn cấu hình phần mềm của bộ chuyển mạch hoặc tài liệu tham khảo lệnh chuyển đổi trên Cisco.com để biết thêm thông tin về cách bật hoặc tắt tính năng tự động thương lượng và tự động MDIX.

Nếu auto-MDIX bị tắt, hãy sử dụng hướng dẫn trong Bảng 2-1 để chọn đúng cáp kết nối cổng Ethernet 10/100/1000 của bộ chuyển mạch với các thiết bị khác.

Kết nối cổng Ethernet 100M / 1G / 2.5G / 5G / 10G

Các cổng Ethernet 100M / 1G / 2.5G / 5G / 10G sử dụng đầu nối RJ45 với sơ đồ chân Ethernet. Các cổng này không hỗ trợ tốc độ 10 Mbps. Lưu lượng 100 Mbps và 1 Gbps yêu cầu cáp xoắn đôi (UTP) không được che chắn Loại 5 / 5e / 6 với chiều dài cáp tối đa là 100 m. Lưu lượng 2,5 Gbps yêu cầu cáp UTP loại 5e / 6 / 6a với chiều dài cáp tối đa là 100 m. Lưu lượng 5 Gbps yêu cầu cáp UTP loại 5e ở độ dài cáp tối đa là 70 m và cáp UTP loại 6 / 6a ở độ dài cáp tối đa là 100 m. Lưu lượng 10 Gbps yêu cầu cáp UTP loại 6 ở độ dài cáp tối đa là 55 m và cáp UTP loại 6a ở độ dài cáp tối đa là 100 m.

Cổng PoE + và kết nối Cisco UPOE

10/100/1000 PCác cổng oE + và Cisco UPOE có cùng cài đặt tự động thương lượng và các yêu cầu về hệ thống cáp được mô tả trong phần “Kết nối cổng Ethernet 10/100/1000” . Các cổng này có thể cung cấp nguồn PoE hoặc PoE + nội tuyến.

Nguồn nội tuyến PoE hỗ trợ các thiết bị tuân theo tiêu chuẩn IEEE 802.3af, cũng như điện thoại IP Cisco và Điểm truy cập Aironet của Cisco. Mỗi cổng có thể phân phối tối đa 15,4 W PoE.

Nguồn nội tuyến PoE + hỗ trợ các thiết bị tuân theo tiêu chuẩn IEEE 802.3at, bằng cách cung cấp tối đa 30 W nguồn PoE + trên mỗi cổng cho tất cả các cổng chuyển đổi.

Các cổng UPOE của Cisco cung cấp công suất lên đến 60 W cho mỗi cổng cho các thiết bị được kết nối.

Cài đặt Module Quạt

Switch chia mạng có ba Module quạt. Module quạt có thể thay thế nóng. Một switch chia mạng cấp nguồn phải luôn có nhiều hơn một quạt hoạt động. switch chia mạng có thể hoạt động với hai quạt hoạt động và một quạt không hoạt động, nhưng quạt hỏng phải được thay thế càng sớm càng tốt để tránh gián đoạn dịch vụ do lỗi quạt thứ hai.

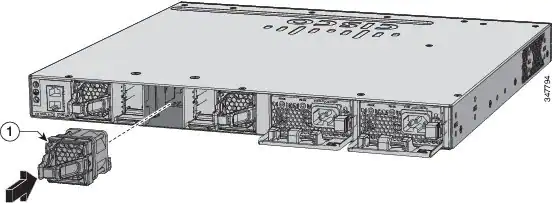

Installing the Fan Module
Installing the Fan Module

Cài đặt Module cung cấp điện

Switch chia mạng hoạt động với một hoặc hai Module cấp nguồn hoạt động.

Bạn có thể sử dụng hai Module AC, hai Module DC, một Module AC và một Module DC hoặc một Module và một nắp trống.

Trong cài đặt Hệ thống Xây dựng Thiết bị Mạng (NEBS), bạn có thể sử dụng hai Module DC hoặc một Module DC và một nắp trống.

Tất cả các thiết bị chuyển mạch đều có nắp trống trong khe cấp nguồn thứ hai nếu các thiết bị chuyển mạch chỉ được định cấu hình với một nguồn điện.

Điện áp đầu vào của bộ nguồn như sau:

  • Module nguồn điện AC 250-W, 640-W và 715-W là các khối tự động sắp xếp hỗ trợ điện áp đầu vào từ 100 đến 240 VAC.
  • Module nguồn điện AC 1025-W và 1100-W là các khối tự động sắp xếp hỗ trợ điện áp đầu vào từ 115 đến 240 VAC.
  • Module cấp nguồn DC 640-W có nguồn cấp dữ liệu đầu vào kép (A và B) và hỗ trợ điện áp đầu vào giữa 36 và 72 VDC. Dải điện áp đầu ra là 51 đến 57 V.

Mỗi Module cấp nguồn AC có một dây nguồn để kết nối với ổ cắm điện AC.

  • 640-W, 715-W, 1025-W và 1100-W và các Module sử dụng dây 16 AWG (chỉ ở Bắc Mỹ). Tất cả các Module khác sử dụng dây 18-AWG.
  • Module cấp nguồn DC phải được nối dây với nguồn điện DC.
1100-W AC Power Supply
1100-W AC Power Supply

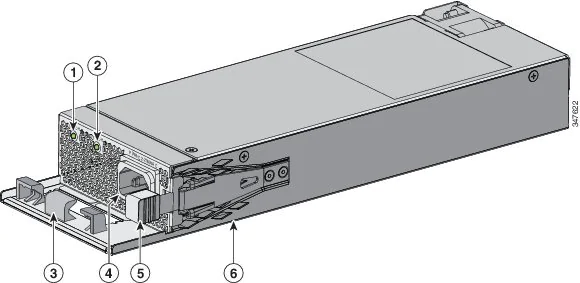

715-W AC Power Supply Module
715-W AC Power Supply Module
1025-W AC Power Supply
1025-W AC Power Supply
640-W AC Power Supply Module
640-W AC Power Supply Module
250-W AC Power Supply Module
250-W AC Power Supply Module
640-W DC Power Supply Module
640-W DC Power Supply Module
Power Supply Slot Blank Cover
Power Supply Slot Blank Cover

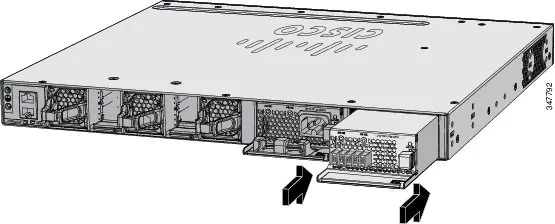

AC Power Supply in the Switch
AC Power Supply in the Switch
DC Power Supply in the Switch
DC Power Supply in the Switch
